Определение истиной длины отрезка и угла падения прямой

КЛАССИФИКАЦИЯ ПРЯМЫХ И СПОСОБЫ ЗАДАНИЯ ПРЯМОЙ НА ПЛАНЕ.

В основу классификации прямых берут их расположение относительно плоскости проекций. Получают три вида прямых: наклонные, горизонтальные и вертикальные.

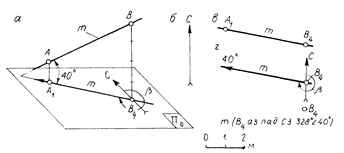

Наклонные прямые. Наклонная прямая m (рис. 2.3, а) не параллельна и не перпендикулярна к плоскости проекций и может быть определена: 1) двумя точками – m (А₁В₄), рис 2.3, б; 2) точкой B, направлением наклона (на плане показана стрелкой) и величиной угла наклона к плоскости проекций П₀ – m (В₄Ð40⁰) (рис. 2.3., в). Определитель прямой условимся указывать в скобках.

Под определителем прямой будем понимать совокупность условий, необходимых и достаточных для ее одинакового задания. На рис. 2.3, б прямая m задана на плане двумя указанными способами.

Рис. 2.3

У наклонной прямой различают два направления: направление падения и противоположное ему направление восстания. Каждое из направлений с северным направлением меридиана составляет на плане угол, который носит название азимута. Угол b (азимут) отсчитывают по ходу часовой стрелки (рис. 2.3, в).

В горно-геологической практике, помимо перечисленных выше двух способов, используется задание прямой ее элементами залегания: точкой, азимутом падения и углом наклона прямой к плоскости проекций, который носит название угла падения прямой. Под азимутом падения понимают правый угол, составленный на плане северным направлением меридиана и направлением падения прямой. Определитель прямой записывается в следующем порядке (рис. 2.3): m (В₄ аз. пад. СЗ 328⁰ Ð40⁰). Кроме угловой величины азимута (для большей ясности) указывают и азимутальную четверть (СВ, ЮВ, ЮЗ, СЗ), в которой этот угол находится. На плане проекция отрезка наклонной прямой m меньше его наклонной длины: ½А₁В₄½<½АВ½.

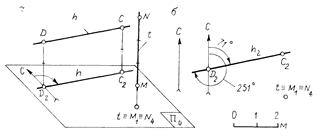

Горизонтальная прямая. Прямая h (C₂D₂) параллельна плоскости проекций (рис. 2.4, а). Такую прямую называют горизонтальной. Горизонтальная прямая проходит через точки, расположенные на одной и той же высоте. Поэтому на чертеже (рис. 2.4, а) такую прямую можно задать проекцией с указанием высоты, на которой она проходит, - h ₂.

Рис. 2.4

У горизонтальной прямой различают два направления, которые носят название направлений простирания. На плане с северным направлением меридиан они составляют углы, которые называют азимутами простирания. Под азимутом простирания понимают правый угол, составленный на плане северным направлением меридиана и одним из направлений простирания прямой. Второе направление простирания образует азимут, величина которого больше первого на 180⁰. Определитель горизонтальной прямой записывается в следующем порядке: h (D₂ аз. пр. ). Отрезок горизонтальной прямой проецируется без искажения: ½C₂D₂½=½CD½, так как a=0⁰, cos0⁰=1.

Вертикальная прямая. Прямая t (M₁N₄), перпендикулярная к основной плоскости проекций, показана на том же рис. 2.4, а. Такую прямую называют вертикальной. Проекция вертикальной прямой вырождается на плане в точку (рис. 2.4, б). Проекции точек M и N, принадлежащих вертикальной прямой, совпадают: M₁ºN₄. Точки, проекции которых на плане совпадают, называются конкурирующими.

Истинную длину отрезка вертикальной прямой можно определить аналитически как разность числовых отметок его концов: ½NM½=4-1=3 м.

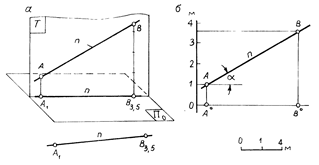

Истинную длину отрезка наклонной прямой n, а также угол ее падения можно определить построением ее профиля (рис. 2.5 ). Через прямую n проводят вспомогательную вертикальную плоскость T, которую в дальнейшем условимся называть плоскостью профиля прямой (рис. 2.5, а). Плоскость профиля совмещают с плоскостью чертежа наложением ее на свободное от построений место (рис. 2.5, б). Построенная проекция отрезка (профиль отрезка) равна его истинной длине. Угол a, составленный профилем отрезка и линией горизонта, является углом падения прямой n.

Рис. 2.5

Построение профиля прямой n сводится к построению ее вертикальной проекции и проводится в следующем порядке:

1) на свободном месте чертежа наносят линию вертикального масштаба (при решении метрических задач вертикальный масштаб берут равным горизонтальному - рис. 2.5, б);

2) на произвольно выбранном горизонте (в рассматриваемом примере на горизонте 0 метров) отмечают положение горизонтальных проекций заданных точек А и В, соблюдая равенство: ½А⁰В⁰½=½А₁В_3,5½. Точки А⁰ и В⁰ условимся в дальнейшем называть основаниями точек;

3) через основания точек проводят линии вертикальной связи до пересечения их с горизонтами 1 и 3,5 в точках А и В. Точки А и В определяют профиль прямой n. Угол a, составленный профилем прямой n и линией горизонта, определяет наклон прямой к плоскости проекций. Отрезок АВ определяет истинное расстояние между точками А и В.

В практике решения горно-геологических задач построенное изображение носит название профиля разреза, выполненного плоскостью T по направлению прямой n.

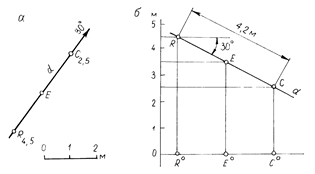

На рис. 2.6 дан пример построения профиля прямой d, заданной на плане точкой R, направлением падения и углом падения 30° (рис. 2.6, а). Построение профиля и в этом случае начинают с проведения масштабной вертикальной линии (рис. 2.6, б). На горизонте 4,5 метров отмечают точку R, через которую проводят профиль прямой d, пересекающий линию горизонта под углом 30°.

Рис. 2.6

По профилю прямой можно построить на плане проекцию точки С, принадлежащую прямой d и удаленной от точки R на расстояние 4,2 м, а также построить проекцию точки Е с заданной числовой отметкой. Решение задачи в первом случае:

1) на профиле прямой d, отложив от точки R длину 4,2 м, отмечают точку С;

2) определяют основание – С° и высотную отметку точки – 2,6 м;

3) строят проекцию точки C на плане, исходя из равенства:½R⁰C⁰½=½R_4,5C_2,6½.

Во втором случае проекцию точки с отметкой 3,5 м определяют проведением линии соответствующего горизонта до пересечения ее с профилем прямой в точке Е. Построив основание Е⁰, строят проекцию точки Е на плане: ½R⁰E⁰½=½R_4,5E_3,5½.

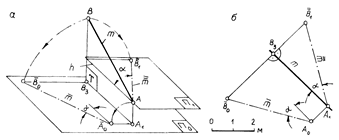

На рис. 2.7 рассматривается другой метод построения профиля прямой m, заданной на плане точками A и B. Вертикальную плоскость T (плоскость профиля прямой) вращением вокруг линии пересечения ее с плоскостью проекций совмещают с плоскостью чертежа (рис. 2.7, а). На плане построение профиля прямой проводят в следующем порядке: через точки А₁ и В₃ перпендикулярно к проекции прямой m проводят линии проекционных связей, на которых в масштабе плана откладываются высоты точек A и B. Точки ₀ и ₀ определяют профиль прямой m. Профиль отрезка равен его истинной длине ½½=½AB½ (рис. 2.7, б).

Рис. 2.7

Профиль прямой можно строить, совмещая плоскость T с любой горизонтальной плоскостью. В этом случае плоскость Т вращается вокруг линии пересечения ее с горизонтальной плоскостью П₁. Решение задачи на плане сводится к построению прямоугольной трапеции , либо прямоугольного треугольника , один из катетов которого равен длине проекции отрезка, а второй – разности высот его концов.
