Прокладка труб способом прокола

Прокладываемые в толще грунта способом прокола трубы для умень­шения сопротивлений, возникающих при деформации грунта, и снижения сил трения при вдавливании трубы в грунт снабжаются специальными ко­нусными наконечниками. Разновидности конусных наконечников приведе­ны на рис. 6.28, а - д. Иногда применяют расширительные пояса с заглуш­ками (рис. 6.28, р, ф). При небольшой длине прикола трубы прокалывают открытым концом (рис. 6.28, к).

Тип и количество вдавливающих устройств, способных развить тре­буемое усилие, выбирают в соответствии с необходимым расчетным усилием вдавливания, которое зависит от диаметра и длины прокладываемого трубопровода, а также вида грунта. Необходимое нажимное усилие определяют по формуле

(6.9)

где Rc- радиус сечения отверстия (скважины) в грунте; σупл- коэффициент сопротивления грунта; u0 - пористость грунта до прокалывания; Мт - масса 1 м трубы (футляра), кг; L - длина проходки (прокола), м; f - коэффициент трения стали о грунт.

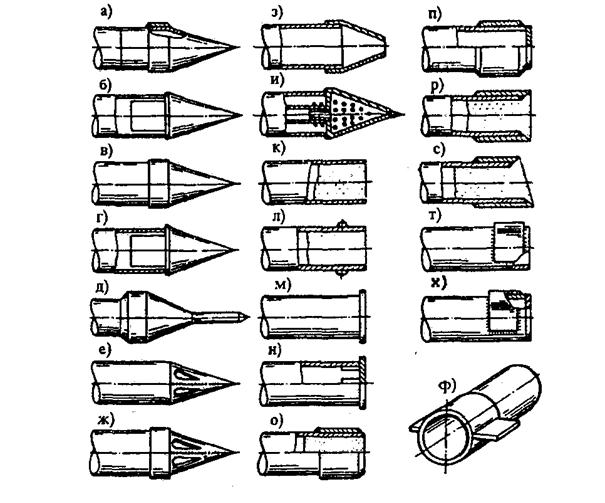

Рис. 6.28 – Наконечники для бестраншейной прокладки труб способом прокола

а, б, в – конусные, г – конусные с эксцентриситетом, д – конусные со штырем, е, ж – конусные с щелевыми прорезями, з – конусный с усеченной вершиной, и – конусный с отверстиями для увлажнения грунта, к – открытый конец трубы, л – открытый конец трубы с кольцом, м – приварная заглушка, н – съемная заглушка, о кольцевой нож с наружным скосом кромок, п – то же, с приварной заглушкой, р – кольцевой нож с внутренним скосом кромок, с – кольцевой нож клиновидной формы, т – нож серповидного сечения, х – то же, с приварной заглушкой, ф – кольцевой нож с направляющими пластинами

Приблизительные нажимные усилия, которые должны быть прило­жены к трубам (кожухам) разных диаметров при их прокладке проколом на длину до 50 м, определяют по графику на рис. 6.29.

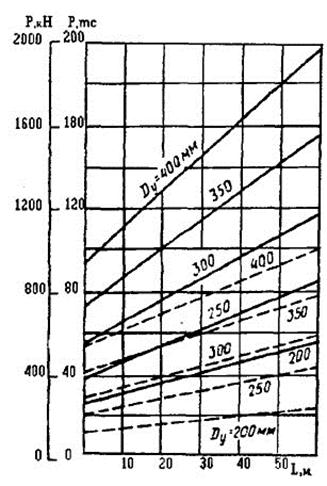

Рис. 6.29 – График для определения необходимого усилия для прокола труб разных условных диаметров Dу на длину L, м в песчаных (сплошные кривые) и глинистых (пунктирные) грунтах

Усилия, необходимые для прокола труб, колеблются в пределах от 150 до 2000 кН. Такие усилия создаются гидродомкратными установками, тяговыми усилиями лебедок, тракторов и бульдозеров, а также различными винтовыми ручными и механическими прокалывателями. Определив требу­емое нажимное усилие, принимают необходимое число гидродомкратов для силовой установки, а также выбирают тип упорной стенки в котловане.

Трубу вдавливают циклически путем попеременного переключения домкратов на прямой и обратный ход. Давление домкратов на трубу переда­ется через наголовник сменными нажимными удлинительными патрубками, шомполами или зажимными хомутами. При применении нажимных удли­нительных патрубков длиной 1, 2, 3 и 4 м после вдавливания трубы в грунт на длину хода штока домкрата (например, 1 м) шток возвращают в первона­чальное положение и в образовавшееся пространство вставляют другой па­трубок удвоенной длины и так продолжают до тех пор, пока не закончат прокол первого звена трубопровода (обычно длиной 6 м). Затем к нему при­варивают второе звено, и указанные операции повторяют до тех пор, пока не будет завершен прокол всего трубопровода.

Шомпола делают из труб с отверстиями по бокам, расстояние между которыми соответствуют длине хода штоков домкратов. Шомпола бывают внутренние, двигающиеся внутри прокалываемой трубы, и наружные, охва­тывающие трубу снаружи. Шомпола жестко крепятся к напорной балке дом­кратов, давление от которых к трубам передается через фланец-шайбу и стальной стержень диаметром 50 мм с рукоятью, вставляемой поочередно в сквозные попарно расположенные отверстия.

При использовании шомпола по мере вдавливания звена одновремен­но с обратным ходом штоков домкратов шомпол выдвигается назад, стер­жень переставляют в очередное отверстие, и цикл повторяется до тех пор, пока все звено не вдавится в грунт. Затем к нему приваривают следующее звено и его также вдавливают с помощью того же шомпола и т.д. Механиче­ский прокол труб с помощью домкратов возможен в песчаных и глинистых грунтах без твердых включений.

На рис. 6.30, а показана наиболее распространенная схема бестран­шейной прокладки труб (кожухов) способом прокола с применением гидродомкратной установки и комплекта нажимных патрубков.

Для бестраншейной прокладки стальных труб диаметром 104 – 630 мм на длину до 80 м в грунтах I - IV групп (без крупных включений) способом прокола применяют установки ГПУ-600 (рис. 6.30, б). Установка работает по принципу «шагающих домкратов», что позволяет значительно сократить время рабочего цикла. Вначале путем включения гидродом­кратов продвигают подвижную нажимную плиту с прокладываемой тру­бой на длину хода штока (1,2 м). Затем, после окончания рабоче­го цикла, подвижной упор освобождают и обратным ходом домкратов под­тягивают его вслед за прокладываемой трубой. Указанные операции повто­ряют до полного внедрения в грунт первого звена прокладываемой трубы, после чего подвижной упор, салазки с домкратами и нажимную плиту воз­вращают в исходное положение. Далее монтируют второе звено трубы, цикл работ повторяют и так до полного прокола всего трубопровода.

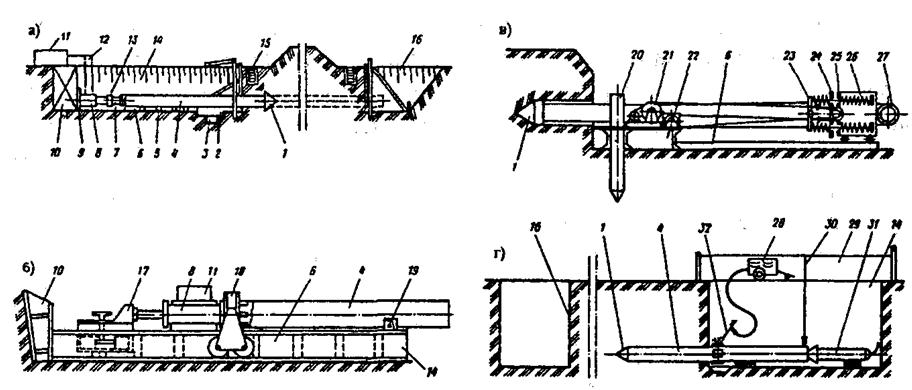

Рис. 6.30 – Способы прокола труб

а - общая схема работ, б - прокол установкой ГПУ-600, в - вибропрокол установкой УВВГП-400, г - прокол труб с помощью вибропробойника; 1 - наконечник, 2, 3 - приямки, 4 - прокалываемая труба, 5 - шпалы, 6 - направляющая рама, 7 - нажимной патрубок, 8 - гидродомкраты, 9 - опорный башмак, 10 - упорная стенка, 11 - насосная станция, 12 - маслопрвод, 13 - нажимная заглушка, 14, 16 - рабочий и приемный котлованы, 15 - обводной лоток, 17 - подвижный упор, 18 - нажимная плита на тележке, 19 - фиксатор, 20 - свая, 21 - лебедка, 22 - рама, 23 - планка, 24 - ударная приставка, 25 - направляющие стержни, 26 - вибрационный механизм, 27 - электродвигатель, 28 - электросварочный агрегат, 29 - причалка, 30 - отвес, 31 - пневмопробойник, 32 - сварка труб


Гидропроколом трубы прокладывают с использованием кинетичес­кой энергии струи воды, выходящей под давлением из расположенной впе­реди трубы специальной конической насадки. Струя воды, выходящая из на­садки под давлением, размывает в грунте отверстие диаметром до 500 мм, в котором прокладывают трубы. Удельный расход воды при этом зависит от скорости струи, напора воды и категории проходимых грунтов.

Воду под напором в горизонтальную скважину подают центробежны­ми насосами, а откачку воды из котлована производят грязевыми (грунтовы­ми) насосами. Длина проходки зависит от свойств грунта и диаметра труб. Для труб 100 - 200 мм максимальная длина скважин достигает 30 – 40 м, а для труб диаметром 400 - 500 мм - до 20 м. Наиболее целесообразно при­менять гидропрокол в легко размываемых (песчаных, супесчаных) грунтах; меньший эффект достигается в глинистых грунтах.

Преимущества гидропрокола - относительная простота ведения ра­бот и довольно высокая скорость образования скважины (до 30 м/смену). Существенными его недостатками являются сравнительно небольшая про­тяженность проходки (до 20 - 30 м), возможные отклонения от проектной оси и сложные условия работы вследствие загрязненности рабочего котло­вана. Поэтому гидропрокол целесообразно применять при бестраншейной прокладке труб через различные грунтовые преграды преимущественно в полевых условиях трассы, при достаточной обеспеченности водой и нали­чии необходимых мест для сброса пульпы вблизи производства работ.

Бестраншейную прокладку трубопровода в несвязных песчаных, су­песчаных и плывунных грунтах ускоряют способом вибропрокола. Способом вибропрокола можно не только прокладывать трубопрово­ды диаметром до 500 мм на длину 35 - 60 м при скорости проходки до 20 -60 м/ч, но и извлечь их из грунта. Примером, является ударно-вибрационно-вдавливающая установка УВВГП-400. При использовании этой ус­тановки прокладываемую трубу (кожух) с закрепленным на одном конце инвентарным наконечником другим концом устанавливают в наголовнике ударной приставки вибромолота (рис. 6.30, в). Под действием ударных им­пульсов в сочетании со статическим вдавливанием с помощью пригрузочного полиспаста секция труб последовательно внедряется в грунт.
