Монтаж мостовых кранов, применяемых в зданиях насосных станций, фильтров, реагентного хозяйства, ведут различными способами, в том числе в наклонном положении с помощью одной или двух монтажных мачт (рис. 7.35, а). Применяют также безмачтовый монтаж с помощью гусеничного крана или лебедок и системы полиспастов, закрепленных за верх колонн (рис. 7.35, б) или за стропильные фермы здания (рис. 7.35, в).
Монтаж узлов задвижек требует особой тщательности при производстве работ. Перед их монтажом проверяют исправность маховика и сальника, а также отсутствие в литье задвижки трещин и раковин, забоин на уплотнительных поверхностях фланцев; работу дисков проверяют поднятием их вверх до отказа и опусканием обратно, смазывают резьбу и заменяют сальниковую набивку. Если требуется, задвижку подвергают гидравлическому испытанию.

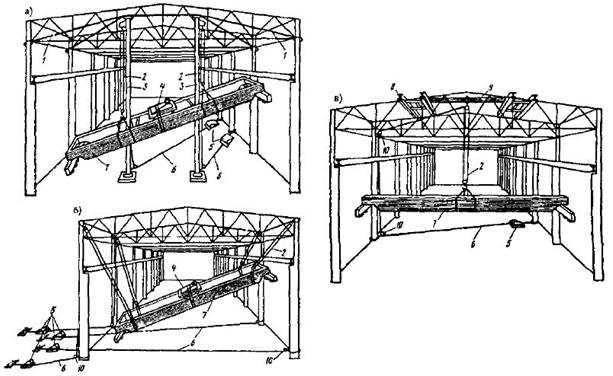

Рис. 7.35 – Схемы монтажа мостового крана в здании насосной станции
1 – ванты, 2 – грузоподъемные полиспасты, 3 – монтажные мачты, 4 - грузоподъемная тележка крана, 5 – лебедки, 6 – сбегающие нити полиспастов, 7 – мост крана, 8 – вспомогательные балки, 9 – монтажная балка, 10 – отводные блоки
|
|
Монтаж узла задвижки (рис. 7.36) включает: строповку и перемещение узла к месту установки (рис. 7.36, а), установку узла на подготовленное основание, центрирование стыка и выверку положения задвижки, прихватку стыка электросваркой. При строповке ветви стропа пропускают под фланцевым соединением корпуса так, чтобы узлы строповки находились в одной плоскости с осями задвижки и шпинделя (рис. 7.36, б). Убедившись в правильности строповки, краном поднимают узел на высоту 0,3 м и поворотом стрелы направляют его к месту установки. Там задвижку принимают, подводят входным патрубком к трубе и, центрируя стык, устанавливают на плиту основания. Затем по отвесу, прикрепленному к маховику, по оси шпинделя краном устанавливают задвижку строго вертикально, после чего с помощью центратора окончательно центрируют стык (рис. 7.36, б) и сваривают его.

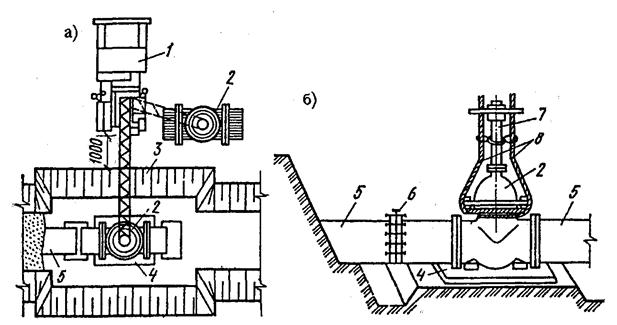

Рис. 7.36 – Монтаж узла задвижки
1 – кран, 2 – узел задвижки, 3 – котлован, 4 – плита основания, 5 – трубопровод, 6 – центратор, 7 – шпиндель, 8 – ветви стропа
Рекомендуемая дополнительная литература
1. СНиП 3.03.01-87. Несущие и ограждающие конструкции / Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1988. – 192 с.
2. Лыпный М.Д., Синенький К.Е. Справочник производителя работ в строительстве. – Киев, «Будiвельник», 1986. – 399 с.
3. Урываев К.Н. Строительство и эксплуатация подземных коллекторов. – М.: Стройиздат, 1979. – 113 с.
4. Белецкий Б.Ф. Строительные машины и оборудование: Справочное пособие. – Ростов на Дону: Феникс, 2002. – 591 с.
5. Конструкции и способы строительства заглубленных водопроводно-канализационных сооружений / А.А. Филахтов, Н.В., Писанко, М.Г. Янкулин и др. – М.: Стройиздат, 1979. – 188 с.
6. Строительство и монтаж насосных и компрессорных станций. / В.Л. Березин, П.П. Бородавкин, С.Я. Куриц, Е.И. Трушин. – М.: «Недра», 1974. – 272 с.
7. Годес Э.Г., Нкрбут Р.М. Строительство в водной среде: Справочник. – Л.: Стройиздат, Ленингр. отд-ние, 1986. – 527 с.
