на визирную цель.
При выполнении геодезических измерений возникает необходимость наведения зрительной трубы (визирования) на различные цели (вехи, марки, объекты местности). Процесс визирования складывается из двух частей: предварительное (грубое) наведение трубы на цель, путем поворота отдельных блоков прибора от руки и окончательное (точное) наведение перекрестья сетки нитей трубы на цель, с помощью наводящих винтов.
Приспособления для предварительного наведения трубы на цель крепятся поверх трубы (рис. 46) и могут быть трех видов: целик 1 и мушка 2, визирная планка 3 и оптический визир 4. Приспособления первых двух типов чаще всего используются в нивелирах, оптические визиры — в теодолитах, т.к. обеспечивают более высокую точность визирования (2 – 3'). Иногда вместо визирной планки 3 для предварительного визирования используют углубление 5 (рис. 46, г) треугольного сечения, сделанное вдоль всей трубы.
После предварительного визирования выполняют точное наведение перекрестья сетки нитей трубы на цель с помощью наводящих винтов. Все наводящие винты работают в паре с закрепительными винтами. Причем наводящий винт действует только при закрученном (затянутом) закрепительном винте после грубого наведения трубы на цель.
|
|
В последние годы появилась тенденция располагать маховички наводящих винтов соосно с рукоятками закрепительных винтов. Учитывая, что наблюдатель работает ими последовательно и одновременно наблюдает в зрительную трубу, преимущество такого конструктивного решения не вызывает сомнения. Соосно расположенные винты применены в теодолитах 2Т2, 2Т2А, 2Т5К, 3Т2КП, 3Т2КА, 3Т5КП и др.
На рис. 45 показан механизм наводящего устройства зрительной трубы с соосно расположенными наводящим и закрепительным винтами. При вращении рукоятки 10 наводящего винта рычаг 8, вращаясь вокруг оси 7 шарнира, через тягу 6 передает вращение хомутику 13, предварительно скрепленному с горизонтальной осью зрительной трубы. Пружина 4 противодействует этому вращению, выбирая зазоры в шарнирах звеньев всей кинематической цепи. Скрепление хомутика с горизонтальной осью производится закрепительным устройством, состоящим из закрепительного курка 9 с шестерней, которая находится в зубчатом зацеплении с трубкой 11, связанной карданным соединением с винтом 12. Винт 12 поворачивает рычаг 3, который прижимает вкладыш 2 к втулке 1, скрепляя хомутик с горизонтальной осью.
На рис. 45, б показано наводящее устройство алидады горизонтального круга. Конец наводящего винта 9 упирается в рычаг 10, вращающийся вокруг оси
5. Хвостовик хомутика 4 располагается между концом рычага и пружинным упором, который состоит из гильзы 3, пружины 2 и оправы 1. Винт 11 проходит через прорезь в рычаге 10. В остальном наводящий винт алидады горизонтального круга конструктивно не отличается от наводящего винта зрительной трубы.
|
|
На рис. 45, в представлена конструкция наводящего устройства теодолита Т30 (2Т30), которая значительно проще предыдущей, но закрепительный и наводящий винты в этом случае несоосные. Наводящий винт расположен во втулке 2. Наводящий винт имеет большое направление, что обеспечивает стабильность его работы отсутствие качки и не требует введения регулировки плавности хода винта. Шпилька 3 входит в лунку хвостовика хомутика 4, с противоположной стороны которого расположен пружинный упор 5. Винтом 6 скрепляют хомутик с втулкой вертикальной оси.

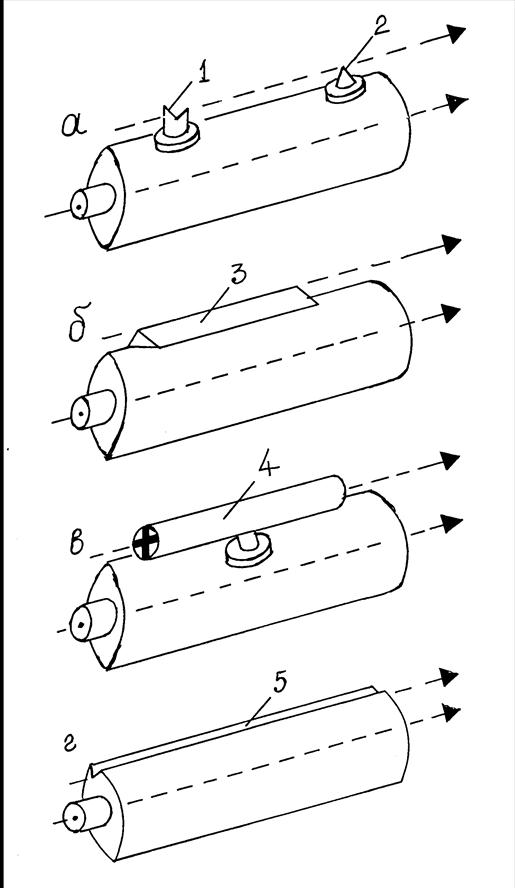

Рис. 46. Приспособления для приближенного наведения зрительной трубы на визирную цель
