Особенности простых идеальных цепей

Цепи переменного тока с активным сопротивлением, индуктивностью, емкостью и их особенности.

Электрическая цепь - это реальная или мыслимая совокупность физических элементов, передающих электрическую энергию от одной точки пространства к другой.

Физическими элементами электрических цепей являются проводники, резисторы, конденсаторы, катушки индуктивности. Элементы цепи являются и элементами её связи, и, кроме того, реализуют соответствующие свойства сопротивления, емкости и индуктивности.

Виды электрических цепей:

1.Простые.

2.Сложные.

Простые цепи содержат только единичные R, C, L – элементы, а сложные имеют их в различных количествах и сочетаниях.

Общей особенностью элементов электрической цепи является то, что при прохождении переменного тока они оказывают сопротивление, которое называется активным (R), индуктивным (X_l), емкостным (X_c).

Цепь, состоящая из генератора тока и идеального резистора, называется простой цепью с активным сопротивлением.

Условию идеальности цепи:

· Активное сопротивление не равно нулю,

· индуктивность и ёмкость его равны нулю.

R ¹ 0

L_r = 0

C_r = 0 ~ R

Особенности:

1.Соблюдается закон Ома для мгновенных, амплитудных и среднеквадратичных значений тока и напряжения.

2.Активное сопротивление не зависит от частоты (поверхностный «скин - эффект» не учитываем)

n

3.Нет сдвига фаз (Dj) между током и напряжением.

Это значит, что ток и напряжение одновременно проходят свои максимальные (амплитудные) и нулевые значения.

4.На R – элементе происходят потери энергии в виде выделения тепла.

Цепь с индуктивностью – это электрическая цепь, состоящая из генератора переменного тока и идеального L – элемента- катушки индуктивности.

Условия идеальности цепи:

· Индуктивность катушки не равна нулю

· Её ёмкость и сопротивление равны нулю.

L ¹ 0

R_L= 0

C_L = 0

Особенности цепи:

1.Соблюдается закон Ома.

2.L- элемент оказывает переменному току сопротивление, которое называется индуктивным. Оно обозначается X_L и возрастает с увеличением частоты линейно, соответственно формуле:

X_L = wL = 2pnL

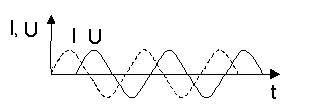

3.В цепи есть сдвиг фаз между напряжением и током: V опережает I по фазе на угол p/2

4.Индуктивное сопротивление не потребляет энергии, т.к. она запасается в магнитном поле катушки, а затем отдается в электрическую цепь. Поэтому индуктивное сопротивление называется кажущимся или мнимым.

Цепь с ёмкостью – это электрическая цепь, состоящая из генератора переменного тока и идеального C – элемента - конденсатора.

Условия идеальности цепи:

· Ёмкость конденсатора не равна нулю, а его активное сопротивление и индуктивность равны нулю. С ¹ 0, R_С= 0, L_C = 0.

Особенности цепи с ёмкостью:

1. Соблюдается закон Ома.

2. Ёмкость оказывает переменному току сопротивление, которое называется ёмкостным. Оно обозначается X_с и уменьшается с увеличением частоты не линейно.

3.В цепи есть сдвиг фаз между напряжением и током: V отстает от I по фазе на угол p/2

4.Ёмкостное сопротивление не потребляет энергии, т.к. она запасается в электрическом поле конденсатора, а затем отдается в электрическую цепь. Поэтому ёмкостное сопротивление называется кажущимся или мнимым.
