ЭЛЕКТРОННЫЕ УСИЛИТЕЛИ

Усилители предназначены для повышения мощности входного сигнала. Маломощный входной сигнал управляет передачей энергии от источника питания на нагрузку с помощью активных элементов. Активные элементы: транзисторы (биполярные или полевые), электронные лампы. Линейные усилители служат для усиления электрических сигналов (колебаний напряжения или тока) без искажения их формы.

Усилитель можно рассматривать как активный четырехполюсник, к входным зажимам которого подключается источник сигнала (генератор напряжения или тока), а к выходным – нагрузка. Часто (но не всегда) источник сигнала и нагрузка имеют общую точку (“землю”).

Источником сигнала и нагрузкой может служить и один усилитель для другого усилителя.

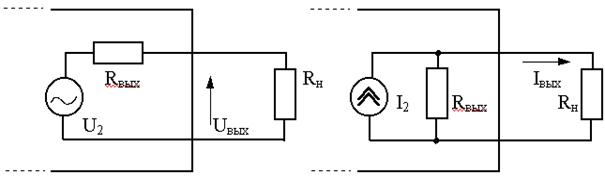

Со стороны выхода усилитель можно представить либо как управляемый генератор напряжения, либо как управляемый источник тока:

Сложный усилитель состоит из отдельных ступеней - каскадов, включенных последовательно. Каждый каскад отвечает специфичным требованиям. Особо выделяют входной, выходной, иногда предоконечный каскады.

Многокаскадные усилители различаются способами связи между каскадами, а также с источником сигнала и нагрузкой:

1. Усилители с емкостной связью (или RC-связью) - для передачи переменного напряжения.

2. Усилители с трансформаторной связью - также для усиления переменного напряжения.

3. Усилители с непосредственной (гальванической) связью - для усиления очень медленных изменений напряжения или тока. Это - усилители постоянного тока.

Широко применяются усилители с обратной связью, в которых часть энергии с выхода усилителя подается на вход.
