Искажения сигнала в усилителе

Структурные схемы усилителей

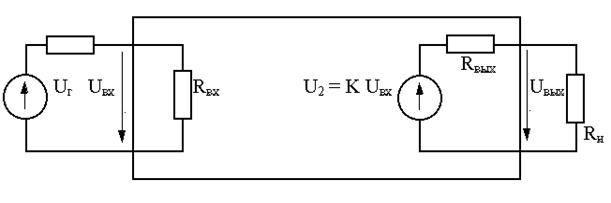

1. С потенциальным входом и потенциальным выходом - усилитель напряжения:

2. С токовым входом:

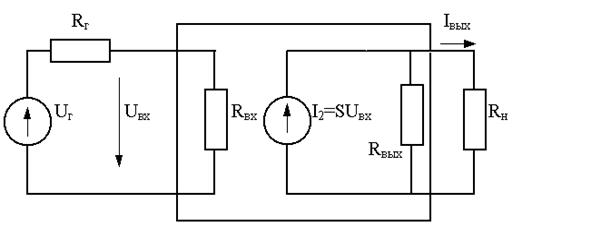

3. C потенциальным входом и токовым выходом:

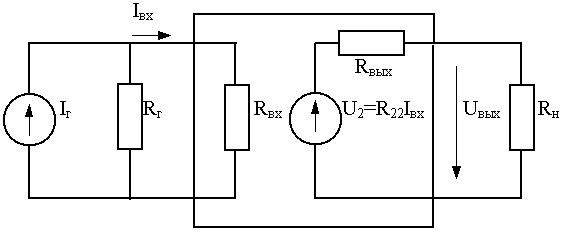

4. C токовым входом и потенциальным выходом:

Идеальное усиление заключается в точном воспроизведении формы входного сигнала на выходе, например:

Допускается задержка выходного сигнала на время Dt:

Отклонение формы выходного колебания U_вых или i_вых от входного называется искажениями. В зависимости от причин появления различают нелинейные и линейные (частотные) искажения.
