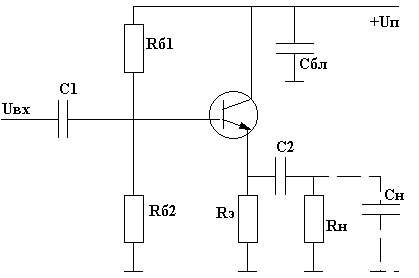

Частотные свойства каскада

Коэффициент усиления по току

K_io=R_r/(R_r+h_11б)*h_21б*R_к/(R_к+R_н) меньше 1.

В области верхних частот усиление снижается из-за снижения коэффициента a_диф(jw)=a₀/1+jwt_a и влияния паразитных емкостей (С_вых.т + С_н).

Емкость С_вых.т=С_к/(1– g_эh_21б).

Постоянная времени в области верхних частот

t_B=t_a/(1– g_эh_21б)+R_к.н(С_к/(1– g_эh_21б) + С_н),

а верхняя граничная частота

f_B=1/2pt_B.

Каскад с ОБ обладает более широкой полосой частот, чем каскад с ОЭ, т.к. t_a<<t_b, С_к<<C^*_к.

Чем больше R_r, тем меньше g_э=r_б/(R_r+ r_э.диф+r_б) и тем шире полоса частот (f_B).

При R_r®0 полоса сужается, приближаясь к полосе усилителя с ОЭ.
