Свойства операционных усилителей, охваченных обратной связью

ОУ с улучшенными характеристиками

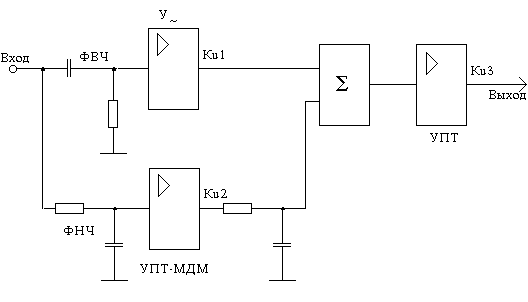

Для получения широкой полосы пропускания и хороших параметров на постоянном токе используют многоканальные структуры из параллельных усилителей.

ФНЧ ослабляет колебания на частотах близких к несущей f_н.

В области нижних частот АЧХ определяется МДМ-каналом, а на высоких частотах ^__ широкополосным усилителем переменного тока. Оба канала обладают очень низким дрейфом нуля, а дрейф третьего, суммирующего, УПТ вносит незначительный вклад в общий дрейф ОУ.

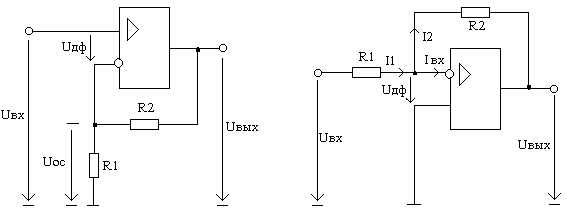

Используются две основные схемы включения ОУ с применением отрицательной О.С.:

· с подачей сигнала на неинвертирующий вход и

· с подачей сигнала на инвертирующий вход.

Первая схема с последовательной О.О.С. по напряжению, вторая - с параллельной О.О.Спо напряжению.

Если в цепи О.С.применяются резисторы, то получаются схемы масштабных усилителей.
