Характеристики ОУ

ОУ - это многокаскадные УПТ с дифференциальным (симметричным) входом и однотактным (несимметричным) выходом. ОУ в интегральном исполнении являются высокостабильными, широкополосными, имеющие большой коэффициент усиления. Поэтому ОУ рассматривают как самостоятельный компонент с определенными параметрами.

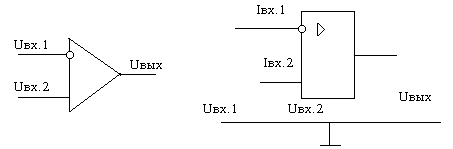

ОУ имеет два входа:

1) инвертирующий, напряжение на котором сдвинуто по фазе на 180^о относительно выходного;

2) неинвертирующий, на котором напряжение совпадает по фазе с выходным.

Входные сигналы подаются относительно единой “общей шины”, выходной сигнал снимается также относительно этой же общей шины. Первый каскад с дифференциальным входом ^__ ДК должен обладать стабильными параметрами, обеспечивать высокое подавление синфазного напряжения.

Основные параметры ОУ.

Коэффициент усиления по напряжению K_u, измеренный на низких частотах, без О.О.С.

K_u на линейном участке передаточной характеристики составляет 5^.10³... 10⁶. За пределами линейного диапазона наступает насыщение выходного каскада ОУ и выходное напряжение перестает изменяться.

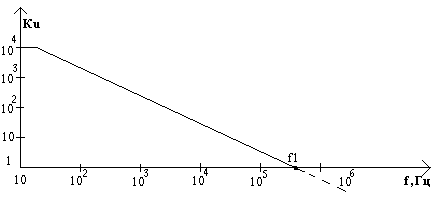

Частота единичного усиления f ₁, на которой модуль K_u равен единице, т.е.0дБ.

Скорость нарастания выходного напряжения V_u._вых, В/мкс - это максимальная скорость изменения выходного сигнала при подаче на вход напряжения прямоугольной формы такой амплитуды, при которой выходной каскад попадает в область насыщения по обеим полярностям.

СкоростьVu современных ОУ в пределах от 0.2 до 400 В/мкс. Этот показатель ограничивает частоту синусоидального сигнала, на которой возможно получение на выходе ОУ неискаженного колебания требуемой амплитуды.

Если ,

то максимальная скорость

будет

,

откуда
