ЛЕКЦИЯ № 2. Данная схема представляет собой дифференциальный усилитель, собранный на двух каскадах

Данная схема представляет собой дифференциальный усилитель, собранный на двух каскадах.

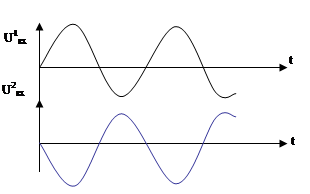

Первый каскад на транзисторах VT1, VT2 – симметричный дифференциальный усилитель; его нагрузкой являются резисторы R1 и R2. Дифференциальным сигналом является противофазный сигнал. Противофазный сигнал вызывает разнополярное приращение тока в VT1 и в VT2. В результате через VT3 протекает строго стабильный ток, равный сумме коллекторных токов через VT1, VT2. Поэтому VT3 называют генератором стабильного тока.

Второй каскад дифференциального усилителя на транзисторах VT4, VT5 является несимметричным. Для того, чтобы дифференциальный выход первого каскада объединить на единую нагрузку, VT4 включают по схеме эмиттерного повторителя, нагрузкой является R6, а VT5 – по схеме с общим эмиттером, нагрузка – R5.

При увеличении температуры ток в полупроводнике увеличивается, т.к. энергия электронов становится достаточной для преодоления запрещенной зоны. С ростом температуры вероятность преодоления электроном запрещенной зоны увеличивается, следовательно, увеличивается число электронов в зоне проводимости. В результате ток через транзистор, включенный по диодной схеме, увеличивается, что вызывает увеличение падения напряжения на сопротивлениях R6 и R7 согласно закону Ома, и, соответственно, повышается отрицательное напряжение на базе VT3. В результате ток черех VT3 уменьшается, тем самым компенсируется влияние температуры на ток в полупроводниках.
