Реактивная мощность и потеря напряжения

Рассмотрим зависимость потери напряжения в ЛЭП от мощности КБ, подключенной в ее конце.

Потеря напряжения:

(5.2)

Максимальное значение потери напряжения имеет место при отключенной батарее. Этот случай изображен на векторной диаграмме рис.5.2а: ток нагрузки I=Iп отстает от напряжения Uп на угол φ, вектор падения напряжения в ЛЭП ΔU почти совпадает по фазе с напряжениями Uпит и Uп, напряжение Uп по величине значительно меньше напряжения Uпит, т. е. имеет место значительная потеря напряжения.

При подключении батареи потеря напряжения в ЛЭП снижается тем больше, чем мощнее батарея. При мощности Qк, значительно превышающей Qп (режим перекомпенсации), потеря напряжения в ЛЭП может стать отрицательной:

,, Δ U<0,т. е. напряжение в конце ЛЭП по величине превышает напряжение в начале. Этот случай изображен на рис. 5.2б: ток нагрузки I, равный геометрической сумме токов IпиIс, опережает напряжение Uп на угол φ, падение напряжения ΔU по модулю близко к ΔUв случае “а”, но сдвинуто почти на 90⁰ по отношению к Uпит и Uп. Потеря напряжения отрицательна, т. е. напряжениеUп больше, чем Uпит. Напряжения Uпит в случаях “а” и “б” одинаковы, поэтому видно, как значительно увеличилось напряжениеUп в случае “б” за счет подключения КБ.

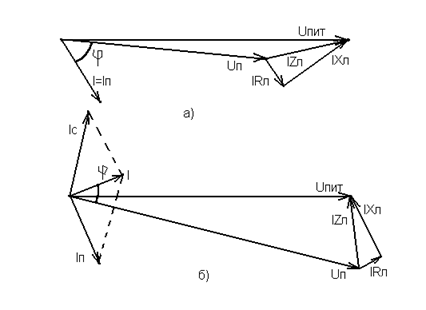

Рис.5.2. Векторные диаграммы напряжений в ЛЭП.

а) батарея отключена (Qк=0); б) батарея подключена, Qк › Qп.
