Рассмотрим зависимость потерь активной мощности в линии электропередачи (ЛЭП), имеющей параметры Rл, Xл (рис.5.1) от мощности, передаваемой по ЛЭП Рп + jQ, которая в свою очередь зависит от мощности конденсатора Qк. Потребитель, имеющий комплексное сопротивление Z =Rп + jXп и конденсатор C, являющейся компенсирующим устройством, подключены в конце ЛЭП.

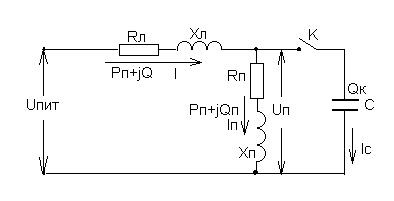

Рис.5.1. Схема электропередачи.
Потери активной мощности в ЛЭП:
=
=
, (5.1)
где Рп, Qп - активная и реактивная мощности потребителя;
U - среднее напряжение цепи;
Qк - мощность конденсаторной батареи (КБ).
Анализ выражения (5.1) показывает, что минимальные потери активной мощности в ЛЭП, равные
, будут иметь место приQк = Qп, т.е. если подключена КБ, мощность которой равна реактивной мощности нагрузки. Если батарею отключить, то потери возрастут до значения
.
Интересно отметить, что такого же значения потери достигнут, если подключить батарею с мощностью в два раза большей мощности потребителя (режим перекомпенсации):
.
Это означает, что с точки зрения потерь активной мощности перекомпенсация также вредна, как и недокомпенсация.
