Наибольшая предельная отключающая способность (Icu или Icn)

Номинальный ток (In)

Это – максимальная величина тока, который автоматический выключатель, снабженный специальным отключающим реле максимального тока, может проводить бесконечно долго при температуре окружающей среды, оговоренной изготовителем, без превышения установленных максимальных температур токоведущих частей.

Отключающая способность автоматического выключателя – это действующее значение максимального (ожидаемого) тока, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.

Испытания для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают:

- коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании,

- определенный фазовый сдвиг между током и напряжением.

Когда ток в цепи находится в фазе с напряжением питания (cos φ?= 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ, при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.

На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типичными для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.

В таблице 2, взятой из стандарта МЭК 60947_2, указаны соотношения между стандартными величинами cos φ?для промышленных автоматических выключателей и их отключающей способностью Icu.

После проведения испытательного цикла на Icu "отключение – выдержка времени - включение - отключение" (два отключения подряд) выполняются проверки, имеющие целью убедиться в том, что такие параметры, как:

- выдерживаемая выключателем диэлектрическая прочность,

- разъединяющая (изолирующая) способность (функция разъединителя),

- правильное срабатывание защиты от перегрузки не ухудшились в результате проведения этого испытания.

Наибольшая рабочая отключающая способность (Ics)

Предельная отключающая способность (Icu) или (Icn) представляет собой действующее значение максимального тока короткого замыкания, который автоматический выключатель может успешно отключить без повреждения. Вероятность возникновения такого тока крайне мала и в нормальных обстоятельствах токи короткого замыкания гораздо ниже номинальной отключающей способности (Icu) автоматического выключателя.

С другой стороны важно, чтобы большие токи (имеющие низкую вероятность) выключались бы так, чтобы этот автоматический выключатель был бы сразу готов для повторного включения тока после восстановления поврежденной цепи. Именно по этим причинам для промышленных автоматических выключателей была введена новая характеристика (Ics), выраженная в процентах от Icu: 25, 50, 75 и 100%. Стандартная последовательность испытаний является следующей:

O - ВO - ВO (при токе Ics), т.е. три отключения подряд.

После этого испытательного цикла автоматический выключатель должен находиться в работоспособном состоянии и быть готовым к нормальной эксплуатации.

В Европе обычной практикой в промышленности является Ics =100%, т.е. Ics = Icu.

Номинальная включающая способность (Icm)

Icm – величина максимального мгновенного значения тока (ударного тока), который данный автоматический выключатель может включить при номинальном напряжении в оговоренных условиях эксплуатации. В системах переменного тока эта мгновенное пиковое значение связано с Icu (т.е. с номинальным предельным током отключения) ударным коэффициентом k, зависящим от коэффициента мощности (cosφ) контура короткого замыкания (табл.2).

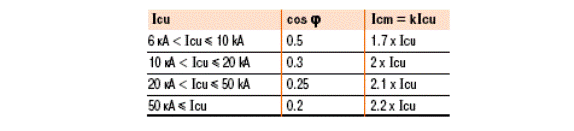

Таблица 2. Соотношение между наибольшей отключающей способностью Icu и номинальной включающей способностью Icm при разных величинах коэффициента мощности цепи КЗ (стандарт МЭК 60947).
