Семяпроводы (рис. 11) изготовляются из стали, резины и пластмасс. Спиральные семяпроводы навивают из холоднокатаной ленты толщиной 0,6 и шириной 36 мм. По химическому составу сталь соответствует маркам 08 или 10. Семяпроводы под нагрузкой 40 Н после трехкратного предварительного нагружения не должны иметь остаточной деформации.

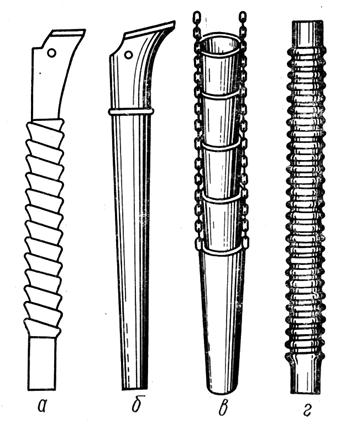

Рис. 11. Семяпроводы:
а– спирально-ленточный; б – резиновый; в – воронкообразный;
г - гофрированный
Навивка семяпровода производится прокаткой между коническими консольными валиками на специальных станках. На рис. 12 изображена принципиальная схема навивки спирального семяпровода из ленты. Лента из бунта подается, как показано стрелкой, между коническими валиками 1, где она, деформируясь, приобретает трапецеидальное сечение с толщиной по краям 0,6 и 0,45 мм. В связи с меньшей толщиной одной из сторон длина ленты с этой стороны увеличивается и она завивается в спираль с коническими кольцами. Для получения требуемого диаметра семяпровода лента с помощью конических валиков подается в конусный шаблон-улитку станка, где завершается процесс навивки. Специальный боек станка отрубает семяпроводы требуемой длины.
|
|
|

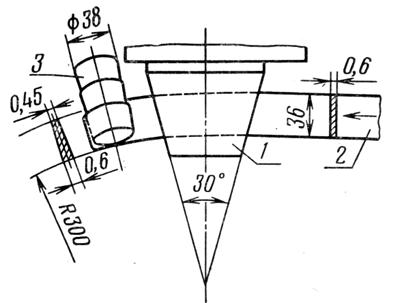

Рис. 12. Принципиальная схема навивки спирального семяпровода
из ленты:
1 – конический консольный валик; 2 – лента; 3 - семяпровод
Воронкообразный семяпровод собирается из отдельных, предварительно изготавливаемых воронок, соединяемых с помощью цепочек.
