Проектирование программного обеспечения при структурном подходе

Проектирование программного обеспечения начинают с определения его структуры.

5. 1. Разработка структурной и функциональной схем.

Процесс проектирования сложного программного обеспечения начинают с уточнения его структуры, т. е. определения структурных компонентов и связей между ними. Результат уточнения структуры может быть представлен в виде структурной и/или функциональной схем и описания (спецификаций) компонентов.

Структурная схема разрабатываемого программного обеспечения

Структурной называют схему, отражающую состав и взаимодействие по управлению частей разрабатываемого программного обеспечения.

Структурные схемы пакетов программ не информативны, поскольку организация программ в пакеты не предусматривает передачи управлениямежду ними. Поэтому структурные схемы разрабатывают для каждой программыпакета, а список программ пакета определяют, анализируя функции, указанные в техническом задании.

Самый простой вид программного обеспечения - программа, которая в качестве структурных компонентов может включать только подпрограммы и библиотеки ресурсов.

Разработку структурной схемы программы обычно выполняют методом пошаговой детализации.

Структурными компонентами программной системы или программного комплекса могут служить программы, подсистемы, базы данных, библиотеки ресурсов и т. п.

Структурная схема программного комплекса демонстрирует передачу управления от программы-диспетчера соответствующей программе (рис. 1.1).

Рис. 5.1. Пример структурной схемы программного комплекса.

Структурная схема программной системы, как правило, показывает наличие подсистем или других структурных компонентов. В отличие от программного комплекса отдельные части (подсистемы) программной системы интенсивно обмениваются данными между собой и, возможно, с основной программой. Структурная же схема программной системы этогообычно не показывает (рис. 1.2).

Рис. 5.2. Пример структурной схемы программной системы.

Более полное представление о проектируемом программном обеспечении с точки зрения взаимодействия его компонентов между собой и с внешней средой дает функциональная схема.

Функциональная схема

Функциональная схема или схема данных (ГОСТ 19. 701-90) - схема взаимодействия компонентов программного обеспечения с описанием информационных потоков, состава данных в потоках и указанием используемых файлов и устройств. Для изображения функциональных схем используют специальные обозначения, установленные стандартом.

Функциональные схемы более информативны, чем структурные. На рис. 1.3 для сравнения приведены функциональные схемы программных комплексов и систем.

а).

б).

Рис. 5.3. Примеры функциональных схем: а - комплекс программ, б - программная система.

Все компоненты структурных и функциональных схем должны быть описаны. При структурном подходе особенно тщательно необходимо прорабатывать спецификации межпрограммных интерфейсов, так как от качества их описания зависит количество самых дорогостоящих ошибок. К самым дорогим относятся ошибки, обнаруживаемые при комплексном тестировании, так как для их устранения могут потребоваться серьезные изменения уже отлаженных текстов.

5.2. Использование метода пошаговой детализации для проектирования структуры программного обеспечения.

Структурный подход к программированию в том виде, в котором он был сформулирован в 70-х годах XX в., предлагал осуществлять декомпозицию программ методом пошаговой детализации. Результатом декомпозиции является структурная схема программы, которая представляет собой многоуровневую иерархическую схему взаимодействия подпрограмм по управлению. Минимально такая схема отображает два уровня иерархии, т. е. показывает общую структуру программы. Однако тот же метод позволяет получить структурные схемы с большим количеством уровней.

Метод пошаговой детализации реализует нисходящий подход и базируется на основных конструкциях структурного программирования. Он предполагает пошаговую разработку алгоритма. Каждый шаг при этом включает разложение функции на подфункции. Так на первом этапе описывают решение поставленной задачи, выделяя общие подзадачи, на следующем аналогично описывают решение подзадач, формулируя при этом подзадачи следующего уровня. Таким образом, на каждом шаге происходит уточнение функций проектируемого программного обеспечения. Процесс продолжают, пока не доходят до подзадач, алгоритмы, решения которых очевидны.

Декомпозируя программу методом пошаговой детализации, следует придерживаться основного правила структурной декомпозиции, следующего из принципа вертикального управления: в первую очередь детализировать управляющие процессы декомпозируемого компонента, оставляя уточнение операций с данными напоследок. Это связано с тем, что приоритетная детализация управляющих процессов существенно упрощает структуру компонентов всех уровней иерархии и позволяет не отделять процесс принятия решения от его выполнения: так, определив условие выбора некоторой альтернативы, сразу же вызывают модуль, ее реализующий.

Детализация операций со структурами в последнюю очередь позволит отложить уточнение их спецификаций и обеспечит возможность относительно безболезненной модификации этих структур за счет сокращения количества модулей, зависящих от этих данных.

Кроме этого, целесообразно придерживаться следующих рекомендаций:

• не отделять операции инициализации и завершения от соответствующей обработки, так как модули инициализации и завершения имеют плохую связность (временную) и сильное сцепление (по управлению);

• не проектировать слишком специализированных или слишком универсальных модулей, так как проектирование излишне специальных модулей увеличивает их количество, а проектирование излишне универсальных модулей повышает их сложность;

• избегать дублирования действий в различных модулях, так как при их изменении исправления придется вносить во все фрагменты программы, где они выполняются - в этом случае целесообразно просто реализовать эти Действия в отдельном модуле;

• группировать сообщения об ошибках в один модуль по типу библиотеки ресурсов, тогда будет легче согласовать формулировки, избежать дублирования сообщений, а также перевести сообщения на другой язык.

При этом, описывая решение каждой задачи, желательно использовать не более 1—2-х структурных управляющих конструкций, таких, как цикл-пока или ветвление, что позволяет четче представить себе структуру организуемого вычислительного процесса.

Разбиение на модули при данном виде проектирования выполняется эвристически, исходя из рекомендуемых размеров модулей (20-60 строк) и сложности структуры (две-три вложенных управляющих конструкции). В принципе в качестве модуля (подпрограммы) можно реализовать решение подзадач, сформулированных на любом шаге процесса детализации, однако определяющую роль при разбиении программы на модули играют принципы обеспечения технологичности модулей.

Для анализа технологичности полученной иерархии модулей целесообразно использовать структурные карты Константайна или Джексона.

5. 3. Структурные карты Константайна.

На структурной карте отношения между модулями представляют в виде графа, вершинам которого соответствуют модули и общие области данных, а дугам — межмодульные вызовы и обращения к общим областям данных.

Различают четыре типа вершин (рис. 1.4.):

• модуль - подпрограмма,

• подсистема - программа,

• библиотека - совокупность подпрограмм, размещенных в отдельном модуле,

• область данных - специальным образом оформленная совокупность данных, к которой возможно обращение извне.

а). б). в). г).

Рис. 5.4. Обозначение вершин по стандартам IBM, ISO и ANSI:

а – модуль; б – подсистема; в – библиотека; г – область данных.

При этом отдельные части программной системы (программы, подпрограммы) могут вызываться последовательно, параллельно или как сопрограммы (рис. 1.5.).

а). б). в).

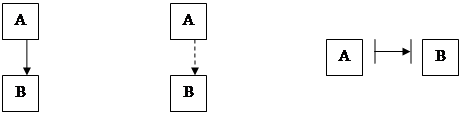

Рис. 5.5. Обозначение типа вызова:

а – последовательный вызов; б – параллельный вызов; в – вызов сопрограммы.

Чаще всего используют последовательный вызов, при котором модули, передав управление, ожидают завершения выполнения вызванной программы или подпрограммы, чтобы продолжить прерванную обработку.

Под параллельным вызовом понимают распараллеливание вычислений на нескольких вычислителях, когда при активизации другого процесса данный процесс продолжает работу. На однопроцессорных компьютерах в мультипрограммных средах в этом случае начинается попеременное выполнение соответствующих программ. Параллельные процессы бывают синхронные и асинхронные. Для синхронных процессов определяют точки синхронизации - моменты времени, когда производится обмен информацией между процессами. Асинхронные процессы обмениваются информацией только в момент активизации параллельного процесса.

Под вызовом сопрограммы понимают возможность поочередного выполнения двух одновременно запущенных программ, например, если одна программа подготовила пакет данных для вывода, то вторая может ее вывести, а затем перейти в состояние ожидания следующего пакета. Причем в мультипрограммных системах основная программа, передав данные, продолжает работать, а не переходит в состояние ожидания.

Структурные карты Константайна позволяют наглядно представить результат декомпозиции программы на модули и оценить ее качество, т. е. соответствие рекомендациям структурного программирования (сцепление и связность).

5.4. Проектирование структур данных.

Под проектированием структур данных понимают разработку их представлений в памяти. Основными параметрами, которые необходимо учитывать при проектировании структур данных, являются:

• вид хранимой информации каждого элемента данных;

• связи элементов данных и вложенных структур;

• время хранения данных структуры («время жизни»);

• совокупность операций над элементами данных, вложенными структурами и структурами в целом

Вид хранимой информации определяет тип соответствующего поля памяти. В качестве элементов данных в зависимости от используемого языка программирования могут рассматриваться:

• целые и вещественные числа различных форматов;

• символы;

• булевские значения: true и false;

а также некоторые структурные типы данных, например:

• строки;

• записи;

• специально объявленные классы.

При этом для числовых полей очень важно правильно определить диапазон возможных значений, а для строковых данных - максимально возможную длину строки.

Связи элементов и вложенных структур, а также их устойчивость и совокупность операций над элементами и вложенными структурами определяют структуры памяти, используемые для представления данных. Время жизни учитывают при размещении данных в статической или динамической памяти, а также во внешней памяти.

Рассмотрим существующие варианты внутреннего представления данных, их элементов и связей между ними более подробно.

Представление данных в оперативной памяти

Различают две базовые структуры организации данных в оперативной памяти: векторную и списковую.

Векторная структура представляет собой последовательность байт памяти, которые используются для размещения полей данных (рис. 1.6.).

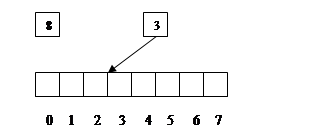

Рис. 5.6. Векторная структура памяти.

Последовательное размещение организованных структур данных позволяет осуществлять прямой доступ к элементам: по индексу (совокупности индексов) - в массивах или строках или по имени поля - в записях или объектах.

Однако выполнение операций добавления и удаления элементов при использовании векторных структур для размещения элементов массивов может потребовать осуществления многократных сдвигов элементов.

Структуры данных в векторном представлении можно размещать как в статической, так и в динамической памяти. Расположение векторных представлений в динамической памяти иногда позволяет существенно увеличить эффективность использования оперативной памяти. Желательно размещать в динамической памяти временные структуры, хранящие промежуточные результаты, и структуры, размер которых сильно зависит от вводимых исходных данных.

Списковые структуры строят из специальных элементов, включающих помимо информационной части еще и один или несколько указателей - адресов элементов или вложенных структур, связанных с данным элементом. Размещая подобные элементы в динамической памяти можно организовывать различные внутренние структуры (рис. 1.7.).

а).

б).

в).

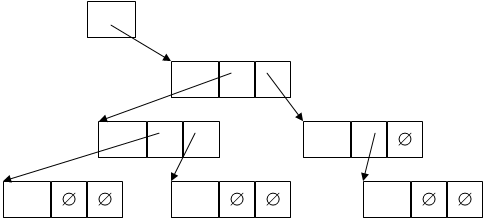

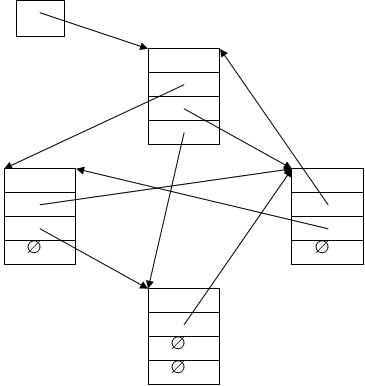

Рис. 5.7. Примеры списковых структур памяти:

а - линейный односвязный список; б - древовидный список; в - n-связный список.

Однако при использовании списковых структур следует помнить, что:

• для хранения указателей необходима дополнительная память;

• поиск информации в линейных списках осуществляется последовательно, а потому требует больше времени;

• построение списков и выполнение операций над элементами данных, хранящимися в списках, требует более высокой квалификации программистов, более трудоемко, а соответствующие подпрограммы содержат больше ошибок и, следовательно, требуют более тщательного тестирования.

Обычно векторное представление используют для хранения статических множеств, таблиц (одномерных и многомерных), например, матриц, строк, записей, а также графов, представленных матрицей смежности, матрицей инцидентности или аналитически. Списковое представление удобно для хранения динамических (изменяемых) структур и структур со сложными связями.

В наиболее ответственных случаях при выборе внутреннего представления целесообразно определять вычислительную сложность выполнения наиболее часто встречающихся операций со структурой данных или ее элементами для различных вариантов. А также оценивать их емкостную сложность.

Представление данных во внешней памяти

Современные операционные системы поддерживают два способа организации данных во внешней памяти: последовательный и с прямым доступом.

При последовательном доступе к данным возможно выполнение только последовательного чтения элементов данных или последовательная их запись. Такой вариант предполагается при работе с логическими устройствами типа клавиатуры или дисплея, при обработке текстовых файлов или файлов, формат записей которых меняется в процессе работы.

Прямой доступ возможен только для дисковых файлов, обмен информацией с которыми осуществляется записями фиксированной длины (двоичные файлы С или типизированные файлы Pascal). Адрес записи такого файла можно определить по ее номеру,что и позволяет напрямую обращаться к нужной записи.

При выборе типа памяти для размещения структур данных следует иметь в виду, что:

• в оперативной памяти размещают данные, к которым необходим быстрый доступ, как для чтения, так и для их изменения;

• во внешней - данные, которые должны сохраняться после завершения программы.

Возможно, что во время работы данные целесообразно хранить в оперативной памяти для ускорения доступа к ним, а при ее завершении - переписывать во внешнюю память для длительного хранения. Именно этот способ используют большинство текстовых редакторов: во время работы с текстом он весь или его часть размещается в оперативной памяти, откуда по мере надобности переписывается во внешнюю память. В подобных случаях разрабатывают два представления данных: в оперативной и во внешней памяти.

Правильный выбор структур во многом определяет эффективность разрабатываемого программного обеспечения и его технологические качества, поэтому данному вопросу должно уделяться достаточное внимание независимо от используемого подхода.

5.5. Проектирование программного обеспечения, основанное на декомпозиции данных.

Практически одновременно были предложены методики проектирования программного обеспечения Джексона и Варнье-Орра, основанные на декомпозиции данных. Обе методики предназначены для создания «простых» программ, работающих со сложными, но иерархически организованными структурами данных. При необходимости разработки программных систем в обоих случаях предлагается вначале разбить систему на отдельные программы, а затем использовать данные методики.

Методика Джексона

При создании своей методики М. Джексон исходил из того, что структуры исходных данных и результатов определяют структуру программы.

Методика основана на поиске соответствий структур исходных данных и результатов. Однако при ее применении возможны ситуации, когда на каких-то уровнях соответствия отсутствуют. Например, записи исходного файла сортированы не в там порядке, в котором соответствующие строки должны появляться в отчете. Такие ситуации были названы «столкновениями», Выделяют несколько типов столкновений, которые разрешают по-разному. При различной последовательности записей их просто сортируют до обработки.

Разработка структур программы в соответствии с методикой выполняется следующим образом:

• строят изображение структур входных и выходных данных;

• выполняют идентификацию связей обработки (соответствия) между этими данными;

• формируют структуру программы на основании структур данных и обнаруженных соответствий;

• добавляют блоки обработки элементов, для которых не обнаружены соответствия;

• анализируют и обрабатывают несоответствия, т. е. разрешают «столкновения»;

• добавляют необходимые операции (ввод, вывод, открытие/закрытие файлов и т. п.); • записывают программу в структурной нотации (псевдокоде).

Методика Варнье-Орра.

Методика Варнье-Орра базируется на том положении, что и методика Джексона, но основными при построении диаграммы считаются структуры выходных данных и, если структуры входных данных не соответствуют структурам выходных, то их допускается менять. Таким образом, ликвидируется основная причина столкновений.

Однако на практике не всегда существует возможность перестановки структур входных данных: эти структуры уже могут быть строго заданы, например, если используются данные, полученные при выполнении программ, поэтому данную методику применяют реже.

Как следует из вышеизложенного, методики Джексона и Варнье-Орра могут использоваться только в том случае, если данные разрабатываемых программ могут быть представлены в виде иерархии или совокупности иерархий.

5.6. Case-технологии, основанные на структурных методологиях анализа и проектирования.

К нашему времени накоплен опыт успешного использования большинства известных методологий структурного анализа и проектирования в соответствующих CASE-средствах. Наибольшее распространение получили методологии: SADT (3, 3%), структурного системного анализа Гейна-Сарсона (20, 2%), структурного анализа и проектирования Йордана-Де (36, 5%), развития систем Джексона (7, 7%), развития структурных DSSD (Data Structured System Development) Варнье-Орра (5, 8%), анализ проектирования систем реального времени Уорда-Меллора и Хатли, информационного моделирования Мартина (22, 1%).

Как видно из приведенных статистических данных, наибольшее применение нашли структурные методологии, использующие диаграммы потоков данных. Это вызвано двумя причинами:

• диаграммы потоков данных более детально по сравнению с функциональными диаграммами отображают специфику многочисленных в настоящее время информационных систем: не требуют строгой типизации обрабатываемой информации, предусматривают возможность хранения данных, конкретизируют взаимодействие с внешним миром, предусматривают получение комплексной модели программного обеспечения и т. п.;

• разработан метод построения проектных спецификаций (структурных карт Джексона или Костантайна) по диаграммам потоков данных, что позволяет автоматически создавать такие спецификации.
