Сечения

Рисунок 5.11 Ступенчатый разрез Рисунок 5.12 Ломаный разрез

Ломаные разрезы — это разрезы, полученные при сечении предмета не параллельными, а пересекающи­мися плоскостями (рис. 5.12). В этом случае одна секу­щая плоскость условно поворачивается около линии пересечения секущих плоскостей до совмещения с дру­гой секущей плоскостью, параллельной какой-либо из основных плоскостей проекций, т. е. ломаный разрез размещается на месте соответствующего вида.

Сечение – это изображение, получа­ющееся при мысленном рассечении предмета одной или несколькими плоскостями, на сечении показывается только то, что расположено непосредственно в секущей плоскости, все, что лежит за ней, не изображает­ся (рис. 5.13).

а) б) в)

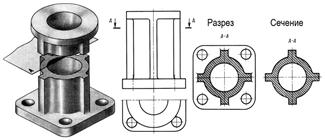

Рис. 5.13 Отличие сечения от разреза Рис. 5.14 Вынесенные сечения (а, б),

наложенное сечение (в)

Вынесенные сечения (предпочтительны) - располагают на свободном месте чертежа (рис. 5.14, а) или в разрыве изображения пред­мета (рис. 5.14, б). Контур вычерчивают сплошными толстыми линиями.

Наложенные сечения - располагают на соответствующем изображении предмета (рис. 6.14, в). Контур вычерчивают сплошными тонкими линиями.

Правила выполнения сечений

1) При выполнении сечений по­ложение секущей плоскости должно быть показано ли­нией сечения с указанием стрелками направления взгляда, а над самими сечениями выполняется надпись (рис. 5.15).

2) При совпадении секущей плоскости с осью отверстия, контур отверстия в сече­нии показывается полностью, хотя этот контур и не расположен в секущей плоскости т. е. сечение оформляется как разрез (рис. 5.15, б).

3) При симметричной фигуре сечения положение секущей плоскости не указывается. Для несимметричных сечений, расположенных в разрыве или наложенных, положение секущей плоско­сти указывается линией сечения со стрелками, но бук­вами не обозначается (рис. 5.16).

а) б) в)
