Осветительные электроустановочные устройства (ОЭУ) служат для присоединения источников света к электрической сети и (или) управления этими источниками.

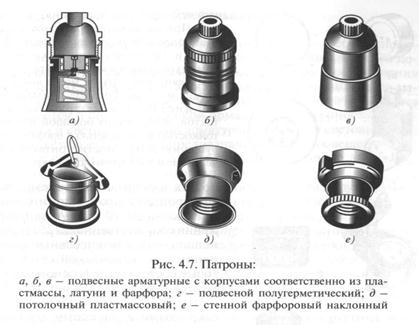

К наиболее распространенным ОЭУ относятся патроны (рис. 4.7), выключатели и переключатели, штепсельные розетки с вилками и стартерные устройства для пуска люминесцентных ламп.
В соответствии с размерами цоколей ламп они бывают с резьбой 14, 27 и 40 мм.

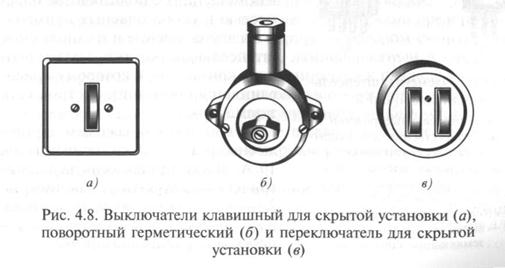

Для повышения коммутирующей способности и износоустойчивости контактные части современных выключателей и переключателей (рис.4.8) выполняются из металлокерамики, что позволяет им выдерживать свыше 200 тысяч отключений.

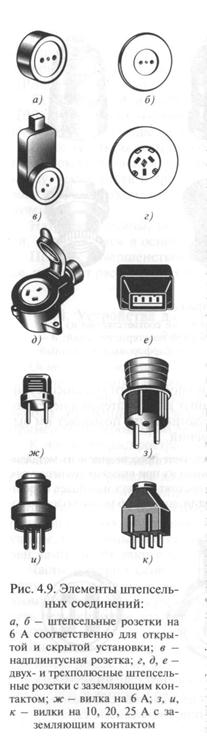

Штепсельные розетки (рис. 4.9) выпускают с круглыми и плоскими контактами. Применение плоских контактов обеспечивает более надежное соединение, позволяет сократить расход меди и почти вдвое по сравнению с круглыми контактами увеличить срок службы розетки.
К контактным зажимам розеток, рассчитанных на ток 10 А, могут присоединяться электрические провода с сечением до 2,5 мм2, розеткам, рассчитанным на токи до 25 А, - провода с сечением до 16 мм2.
