Автоматические выключатели управления (АВУ) усл.№ Э-119Б, усл.№ Э-119В

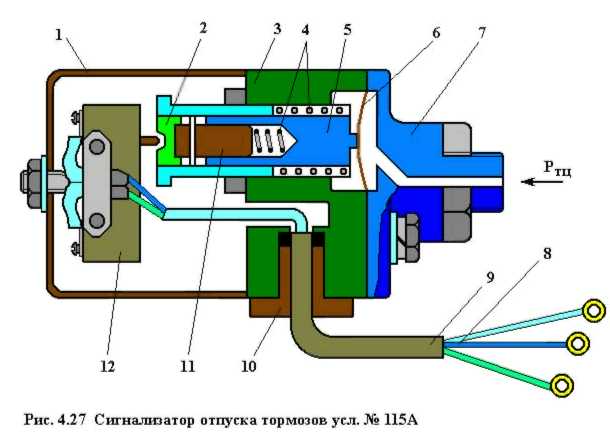

Сигнализатор отпуска тормозов усл.№ 115А (Рис.4.27) состоит из крышки 1 и корпуса 3, между которыми помещена резиновая диафрагма 6. При давлении в ТЦ более 0,3 – 0,4 кгс/см2 диафрагма прогибается и воздействует на стержень 5,который через толкатель 11 и упор 2 замыкает контакты микропереключателя 12 - на пульте машиниста загорается сигнальная лампа. При меньшем давлении в ТЦ стержень 5 и толкатель 11 под действием пружин 4 перемещаются влево, обеспечивая тем самым размыкание контактов микропереключателя 12 и погасание сигнальной лампы. Сигнализатор усл.№ 115 А имеет такие же характеристики, что и сигнализатор усл.№ 352А.

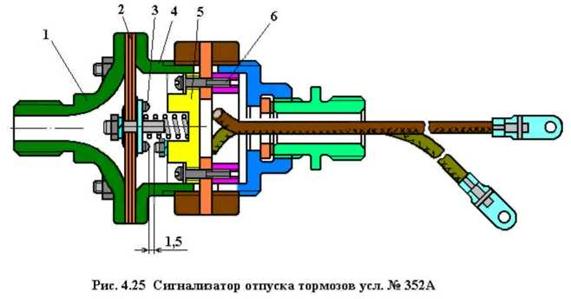

Сигнализатор отпуска тормозов усл.№ 352А (Рис.4.25).

Сигнализаторы отпуска тормозов

Сигнализаторы устанавливают непосредственно на ТЦ или на трубопроводах к тормозным цилиндрам и подключают в электрическую схему параллельно. В этом случае при неотпуске любого ТЦ на пульте машиниста будет гореть сигнальная лампа.

Сигнализатор состоит из алюминиевого фланца 1 со штуцером, резиновой диафрагмы 2 с подвижным контактом 3 и корпуса 4 с двумя окнами. Внутри корпуса находится изолятор 5 с неподвижными контактами, к которым винтами 6 прикреплены две планки 7. Хвостовики планок выступают из окон корпуса на 4,5 мм и упираются в гайку 8.

Между гайками находится резиновая прокладка 9 с двумя шайбами для фиксации отрегулированного зазора 1,8 – 2,2 мм между подвижными и неподвижными контактами. Для быстрого и надежного размыкания контактов при отпуске между диафрагмой 2 и изолятором 5 помещена пружина.

При давлении в ТЦ более 0,3 – 0,4 кгс/см² контакты сигнализатора замыкаются и на пульте машиниста загорается сигнальная лампа, при меньшем давлении в ТЦ контакты размыкаются и сигнальная лампа гаснет. Сигнализаторы монтируют на тормозных цилиндрах или на трубопроводах к ТЦ и подключают в электрическую схему параллельно с тем, чтобы при неотпуске любого ТЦ сигнальная лампа на пульте машиниста продолжала бы гореть.

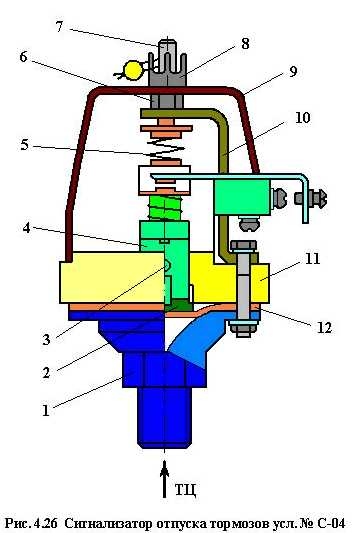

Сигнализатор отпуска тормозов С-04 (Рис.4.26)

Сигнализатор имеет штуцер 1 и пластмассовый диск 11, между которыми помещена резиновая диафрагма 12. В отверстии диска 11 перемещается поршень 4 с установленным на нем подвижным контактом. К диску крепится кронштейн 10 с неподвижным контактом и пружиной 5. Изменение затяжки пружины 5 (изменение пределов срабатывания сигнализатора) осуществляется регулировочным винтом 7 с контргайкой 6. Контактная система закрыта крышкой 9. Ход поршня 4 ограничивается с обеих сторон: при движении вверх - стержнем 3, при движении вниз - шайбой 13. Шайба 2 предотвращает возможные утечки сжатого воздуха при пропуске резиновой диафрагмы 12.

При повышении давления в ТЦ диафрагма 12 прогибается вверх и перемещает поршень 4 до замыкания контактов. При этом на пульте машиниста загорается сигнальная лампа. При уменьшении давления в ТЦ ниже установленной величины под действием пружины 5 поршень 4 опускается, и контакты размыкаются; сигнальная лампа на пульте гаснет.

Автоматические выключатели управления (АВУ) предназначены для автоматического включения и выключения цепей управления в зависимости от изменения давления воздуха в той магистрали, где они установлены.

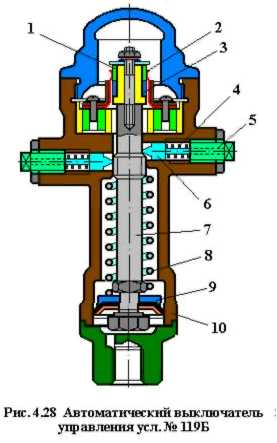

Выключатель управления № Э-119Б (Рис.4.28) устанавливается на отводе от ТМ и служат для отключения цепи управления, в том числе и электрического тормоза, и включении этих цепей при определенной величине давления в ТМ.

АВУ № 119Б состоит из корпуса 10, в котором находится поршень 9, закрепленный на стержне 7 и нагруженный пружиной 8. В корпусе находятся также упругие скользящие контакты 2 и два конических стопора 6, нагруженные пружинами 4, затяжка которых может изменяться регулировочными винтами 5. На стержне 7 расположены изоляционное кольцо 1 и металлическое кольцо 3. Конические стопоры 6 служат для регулирования давления сжатого воздуха, при котором замыкаются и размыкаются электрические контакты 2.

Воздух из ТМ проходит в нижнюю часть корпуса 10. При повышении давления в ТМ до 4,0 – 4,2 кгс/см² и выше поршень 9 со стержнем 7, преодолевая усилие пружины 4 правого стопора 6, переместится вверх и контакты 2 окажутся на металлическом кольце 3, замыкая электрическую цепь управления.

При снижении давления в ТМ до 2,7 – 2,9 кгс/см² и ниже поршень 9 со стержнем 7 перемещается вниз пружиной 3, преодолевая сопротивление левого стопора 6. При этом контакты 2 окажутся на изоляционном кольце 1, размыкая электрическую цепь управления.

Выключатель управления № Э-119В устанавливается на трубопроводе ТЦ и служит для замыкания и размыкания цепей управления (в частности, для отключения электрического тормоза) в зависимости от величины давления в ТЦ.

Конструктивно он отличается от АВУ № Э-119Б тем, что на стержне 7 металлическое токопроводящее кольцо 3 установлено сверху, а изоляционное кольцо 1 снизу. Изменена также регулировка пружин 4.

Так, если при работе электрического тормоза приведен в действие пневматический тормоз и давление в ТЦ повышается более 1,8 – 2,0 кгс/см² поршень 9 со стержнем 7 поднимается вверх и контакты 2 окажутся на изоляционном кольце 1, размыкая цепь управления электрического тормоза.

Замыкание электрической цепи происходит при давлении в ТЦ менее 0,4 кгс/см², АВУ № Э-119Б и № Э-119В в настоящее время не выпускаются.
