Условие поступательного равновесия

Лекция 5. Статика

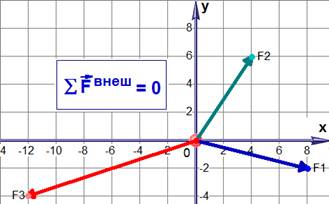

Векторная сумма действующих на тело сил равна нулю: Это утверждение верно и для материальной точки, и для тела конечных размеров или системы материальных точек.

2. Плечо силы и момент силы

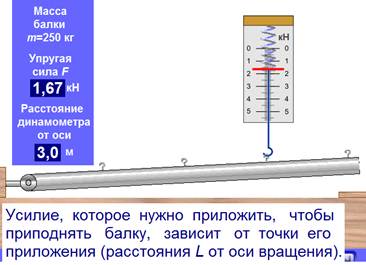

Усилие, необходимое для отрыва правого конца балки от опоры
различно для разных точек приложения силы:

Вывод. Результат действия силы зависит не только от модуля силы,
но также от точки приложения и направления вектора силы.

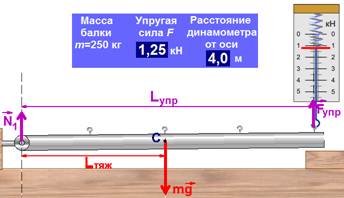

Во всех случаях сумма сил, действующих на балку равна нулю, но силы упругости и реакции опоры (оси) отличаются по модулю и по направлению.

Чтобы характеризовать интенсивность воздействия, которое может приводить к возникновению вращательного движения, вводится понятие момента силы, равного произведению силы на плечо.

Плечо силы – отрезок перпендикуляра, проведенный от оси вращения к линии действия силы:
