Правила разрезки каменной кладки

Разрезка – способ расположения камней в кладке.Действующим на кладку силам сопротивляется главным образом сам камень, так как раствор в кладке менее прочен, чем связанные им камни. Камни хорошо сопротивляются только сжимающим усилиям. Чтобы использовать это свойство, необходимо камни в кладке располагать в соответствии с правилами разрезки.

Первое правило разрезки. Передача вертикальной нагрузки в кладке от одного камня другому должна происходить не в отдельных точках, а всей поверхности (постели) соприкасающихся слоев кладки, которые должны быть горизонтальны и одновременно перпендикулярны силам, действующим на кладку.

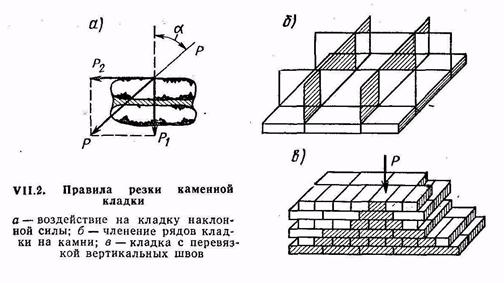

Кладка стен и столбов обычно воспринимает вертикальную нагрузку. В этом случае она разрезается гори­зонтальными плоскостями. Швы в этом случае заполнены раствором. Отступление от этого правила допускается при условии, что сдвигающие усилия, возникающие в результате действия наклонных к постели сил, полностью гасятся силой трения камней. Это имеет место при наклоне постели к горизонту около 15° (рис. УП.2, а). В арках и сводах, где направление усилия изменяется по касательной к кривой давления, плоскости первой системы разрезки кладки располагают с соблюдением этого условия.

Второе правило разрезки. Камни или кирпичи в клад­ке должны быть расположены таким образом, чтобы ис­ключалась возможность сдвига или скола под влиянием действующих на кладку сил. При этом боковые грани соприкасающихся камней должны быть перпендикуляр­ны постели и наружной поверхности кладки (рис. VI 1.2, б).

Эти же положения справедливы и для вертикальных плоскостей, перпендикулярных плоскостям второй систе­мы разрезки и параллельных плоскости третьей системы перевязки.

Приведенные три системы разрезки кладки определя­ют форму камней в кладке в виде прямоугольных парал­лелепипедов.

По плоскостям первой системы разрезки швы назы­вают горизонтальными, по плоскостям второй системы — вертикальными поперечными и по плоскостям третьей системы — вертикальными продольными.

Третье правило разрезки. Плоскости вертикальной разрезки каждого ряда кладки должны быть сдвинуты относительно плоскостей смежных с ним рядов, т. е. под каждым вертикальным швом данного ряда кладки нуж­но располагать не швы, а камни (рис. VII.2, в). Такая перевязка швов устраняет опасность расслоения кладки на отдельные столбики, что может привести к разруше­нию кладки под давлением.

Использование в кладках прочных растворов на цементном вяжущем позволяет несколько отступить от это­го правила. В настоящее время допускается не перевя­зывать вертикальные продольные швы в пяти смежных рядах или вертикальные поперечные швы в трех смеж­ных рядах кладки.
