Примеры применения языка

В качестве примера рассмотрим ГПС обработки несущих конструкций РЭС.

А. Простейший вариант представлен распечаткой модели, где в качестве устройств рассматриваются: пункт контроля заготовок, названный SERVER и станок с числовым программным управлением (ЧПУ), названный TOOL. Транзактами в этой модели являются поступающие со склада заготовки, чтобы избежать ошибки 411 - переполнение памяти, число транзактов не должно быть больше 100.

* Модель ГПС обработки несущих конструкций РЭА

* 1-й модуль

SIMULATE

* 2-ой модуль

GENERATE 4,1 поступление заготовок ADVANCE 2 время доставки на контроль SEIZE SERVER занятие пункта контроля ADVANCE 3.75,1 время контроля

RELEASE SERVER освобождение пункта контроля

ADVANCE 3,0.5 доставка на ЧПУ

SEIZE TOOL занятие ЧПУ

ADVANCE 4.25,1.5 время обработки на ЧПУ

RELEASE TOOL освобождение ЧПУ

TERMINATE 1 уменьшение на 1

* 3-ий модуль

START 50 прекращение ИМ после 50 заготовок

END

Отметим, что в модели используются не целочисленные значения времени, чего не допускали предыдущие версии. Просмотр всего отчёта ведётся по клавише F4.

Задание: Отработайте на данном примере получение результирующего отчёта и проведение сеанса дебаггера (сеанс позволяет просмотреть прохождение всех 50 транзактов), объясните назначение всех блоков и операторов.

Б. Если нас интересует сбор статистики, позволяющий ответить на ряд вопросов типа:

· каково в среднем время ожидания заготовкой постановки на ЧПУ?

· чему равняется среднее время пребывания заготовки на пункте контроля?

· сколько в среднем заготовок находится в системе?,

то необходимо включить в модель несколько пар блоков QUEUE –DEPART. Одна пара кодированная как SYS собирает статистику о времени нахождения заготовки в системе, а вторая CONT анализирует время нахождения на пункте контроля и отличается от варианта А. появлением 4 новых блоков. Модель приведена ниже, ответы на поставленные вопросы можно получить из итогового отчёта.

* Модель ГПС обработки несущих конструкций РЭА

SIMULATE

* Модуль исполнения

GENERATE 4,1 поступление заготовок

QUEUE SYS начало сбора статистики

ADVANCE 2 время доставки на контроль

QUEUE CON сбор статистики на пункте контроля

SEIZE SERVER занятие пункта контроля

ADVANCE 3.75,1 время контроля

RELEASE SERVER освобождение пункта контроля

DEPART CON конец сбора статистики о контроле

ADVANCE 3,0.5 доставка на ЧПУ

SEIZE TOOL занятие ЧПУ

ADVANCE 4.25,1.5 время обработки на ЧПУ

RELEASE TOOL освобождение ЧПУ

DEPART SYS конец сбора статистики

TERMINATE 1 уменьшение на 1

*Модуль управления

START 50 прекращение ИМ после 50 заготовок

END

Оба введённых блока не участвуют непосредственно в моделировании, а служат только для сбора статистики.

В. Будем считать, что в рассматриваемой системе на двух параллельных линиях обрабатываются две разных детали, которые собираются воедино на выходе линий, при этом происходит накопление заготовок перед ЧПУ (для чего служат бункера конечной ёмкости) и после сборки деталей перед выходным контролем. Устройства накопления в GPSSH реализуются с помощью многоканальных устройств - памятей, задаваемых оператором описания STORAGE и блоками ENTER, LEAVE. Введя эти блоки можно ответить на следующие вопросы:

- сколько времени займёт создание и контроль 30 конструкций?

- насколько эффективно будут использоваться контролёры в обоих пунктах контроля?

какая группа станков с ЧПУ используется более эффективно?

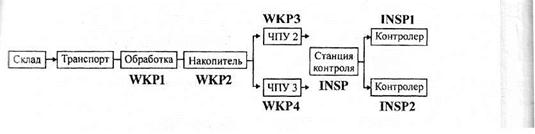

Схема ГПС представлена на рис. 4.4

Рис. 4.4 Укрупненная схема ГПС

Чтобы не увеличивать число примеров, зададим времена контроля для инспекторов в виде амперпеременных. Распечатка программы модели приводится ниже.

* Модель ГПС обработки несущих конструкций РЭА

* 1-й модуль

SIMULATE

* Определение амперпеременных

INTEGER &M(2),&S(2)

LET &М(1)=7 среднее время 1-го инспекции

LET &М(2)=9 среднее время 2-го инспекции

LET &S(1)=2 модификатор времени 1-ой инспекции

LET &S(2)=1 модификатор времени 2-ой инспекции

* Описание памятей

STORAGE S(WKR2), 2/S(WKR5), 3/S(INSP),2

* 2-ой модуль

Пункт подготовки

GENERATE 4,1 поступление заготовок

ADVANCE 2 время доставки

SEIZE SERVER занятие пункта

ADVANCE 3.75,1 подготовка

RELEASE SERVER освобождение пункта

* линия обработки

SEIZE WKR 1 занятие ЧПУ

ADVANCE 3.5, 1 обработка

RELEASE WKR 1 освобождение ЧПУ

*

ENTER WKR 2 очередь ко 2-му ЧПУ

ADVANCE 7,2 время ожидания

LEAVE WKR 2 выход из очереди

*

SEIZE WKR 3 занятие ЧПУ 2

ADVANCE 3,0.75 обработка

RELEASE WKR 3 освобождение ЧПУ 2

*

SEIZE WKR 4 переход к 3-му ЧПУ

ADVANCE 3.25,1 обработка

RELEASE WKR 4 освобождение ЧПУ 3

* Выходной контроль

ENTER INSP

TEST E 0,F (INSP1)OTHER свободен ли 1 инспектор

SEIZE INSP 1 начало контроля

ADVANCE &M(1),&S(1) контроль

RELEASE INSP 1 конец контроль

TRANSFER, BACK возврат к блоку BACK

OTHER SEIZE INSP 2 переход к инспектору 2

ADVANCE &M(2),&(2) контроль

RELEASE INSP 2 конец контроля

BACK LEAVE INSP уход со станции контроля

TRANSFER.05,,REY забракование 5%

REY TERMINATE 1

* Операторы управления

START 100

END

Приведенные примеры дают начальное представление о возможностях языка в его современном варианте. Заинтересованному читателю следует обратиться к [26, 29] или непосредственно к авторам пособия. Приведенных примеров достаточно для проведения лабораторных работ и курсового проектирования. Ниже приводится несколько упражнений из перечня заданий для курсового проектирования, которые послужат отправной точкой для приобретения навыков в разработке моделей.
