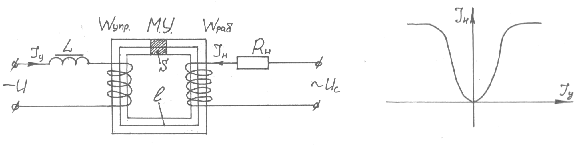

Магнитный усилитель представляет собой ферромагнитный сердечник, который имеет две обмотки: рабочую обмотку Wр, которая наматывается толстым проводом и имеет небольшое число витков; и обмотку управления Wу, которая имеет большое число витков. Wр питается переменным током. Последовательно с рабочей обмоткой включается нагрузка. Wу питается постоянным током. Последовательно с Wу включен дроссель. Дроссель необходим для фильтрации переменного напряжения, поступающего с первичной обмотки.
На рабочую обмотку подаётся постоянное напряжение. В результате этого происходит насыщение ферромагнитного сердечника. Изменяется индуктивное напряжение, сила тока в нагрузке. Рабочая обмотка имеет небольшое число витков, а обмотка управления – много. Магнитный усилитель можно представить как трансформатор с коэффициентом трансформации
- Число витков на катушке управления.
- Число витков на рабочей катушке.
Для подавления этой ЭДС в обмотку управления включается дроссель, имеющий индуктивность L. Включение дросселя увеличивает надёжность работы цепи управления.
|
|
|
Классификация источников питания.
Источники питания делятся:
1 по роду тока: переменного и постоянного;
2 по виду внешней ВАХ:
2.1 - жёсткая (автоматическая сварка);
2.2 - пологопадающая (автоматическая сварка), чем более крутопадающая характеристика, тем меньше изменения тока при изменении длины дуги. При сварке тонколистового материала, при большой производительности, материал склонен к короблению. При сварке будет происходить изменение длины дуги, что может привести к прожогам из-за колебаний сварочного тока. Для устранения прожогов необходимо стабилизацию тока с помощью использования источника питания с пологопадающей ВАХ;
2.3 - крутопадающая ВАХ (РДС);
2.4 - штыковая ВАХ (Аргонодуговая сварка).
3. по способу получения электроэнергии: от сети и автономные;
4. по количеству обслуживаемых постов
5. по применению: общепромышленные и специальные;
6. по частоте выходного напряжения: низкочастотные и высокочастотные.
