Режимы работы источников питания

Условное обозначение источников питания.

А	Б	В		Г
Наименование изделия	Обозначение вида сварки	Обозначение способа сварки	Главный параметр изделия	Климатическое исполнение	Категория размещения
А – агрегат В – выпрямитель И – источник питания П – преобразователь Т – трансформатор Г - генератор	Д – дуговая Г – газовая	Д – РДС ДО – дуговая сварка(открытая дуга) ДФ – Дуговая сварка под флюсом ДГ – Дуговая сварка в защитных газах У – универсальный источник питания

Для автономных источников питания:

Д – дизельный двигатель,

Б – бензиновый двигатель.

Если буква Д повторяется дважды, то она не вводится. Иногда в конце ставится буква М – многопостовой ИП.

ВДУ – 504УЗ

В – выпрямитель

Д – для дуговой сварки

У – универсальный

500 – максимальная сила тока

3 – номер заводской разработки

У – для умеренного климата

З – использование в закрытых помещениях.

ТДФЖ – 2000 УЗ

Т – трансформатор

Д – для дуговой сварки

Ф- под слоем флюса

2000 – номинальная сила тока

ВДМ – 1000 – Выпрямитель для дуговой сварки, многопостовой, I_max=1000A.

ПСО – 300 – Преобразователь сварочный открытой дугой, I_ном=300А.

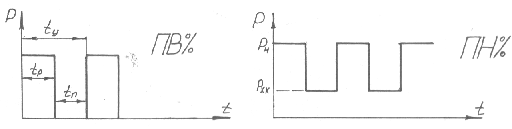

В зависимости от потребляемой мощности различают ПВ% - продолжительного включения, ПН% - продолжительной работы под нагрузкой.

t_p – Время работы под нагрузкой.

t_n – Длительность паузы, когда источник питания не работает под нагрузкой или работает в режиме холостого хода.

Р_Н – Мощность, потребляемая источником питания под нагрузкой.

t_ц= t_р+ t_n

Для ручной сварки: t_ц=5 мин.

Для автоматической сварки: t_ц=10 мин.

ПВ%=ПН%=(t_р / t_ц)·100%

ПВ или ПН может быть 100%, 60%, 40% и 20%. В зависимости от ПВ при сварке на большой длительности по времени максимальная сила тока рассчитывается:

ВДУ – 504

ПН%=60%
