Инверторные источники питания

Работают на высокой частоте, из-за чего имеют малые габариты и вес. Дуга при сварке на инверторных источниках питания обладает наибольшей эластичностью.

Есть сведения, что качество сварного соединения у инверторных источников питания выше. Это связано с более интенсивным электромагнитным перемешиванием металла шва. Инверторные источники питания работают на частотах 20÷35 кГц.

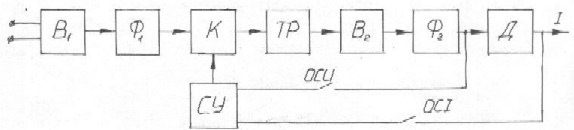

На этой схеме:

В₁ и В₂ – выпрямители: выпрямитель В₁ – сетевой выпрямитель выпрямляет либо однофазное напряжение (220 В), либо трехфазное (380 В). Обычно это одна из двух схем: мостовая схема или схема Ларионова. Выпрямитель В₂ изготавливается обычно по схеме со средней точкой:

Ф₁ и Ф₂ – фильтры:

Ф₁ - индуктивно-ёмкостной фильтр;

Ф₂ – индуктивный фильтр.

Схемное различие: фильтр Ф₁ работает при небольшой силе тока и большом напряжении; фильтр Ф₂ работает при токе в сотни ампер и напряжении 60÷70 В.

К – коммутатор; они бывают транзисторными и тиристорными и служат для преобразования постоянного напряжения в переменное высокой частоты.

ТР – высокочастотный трансформатор; в качестве магнитопровода используется феррит или пермолой.

Д – дуга.

Схема управления СУ служит для получения управляющих импульсов транзисторным или тиристорным коммутатором, то есть служит для создания падающей или жесткой ВАХ. Для получения падающей ВАХ используется положительная обратная связь по напряжению, а для получения жесткой ВАХ используется отрицательная обратная связь по напряжению.

Функциональная схема силовой части тиристорного
