На втором этапе при проектировании изделия выходные данные планируемых показателей качества всего изделия, описанные на предыдущем этапе, преобразуются в характеристики частей.
В результате анализа требований к конструкции трубы высокого давления были выделены три ее основные части, отвечающие требованиям к масляной трубе высокого давления (компоненты «Что сделать?») (рис. 21.6): внутренняя (рабочая) труба; фланец, обеспечивающий крепление трубы к гидроцилиндру и выпускному клапану; гофрированный рукав (внешняя защитная труба).
После того как были определены компоненты «Как сделать?» второго этапа, силы связи между показателями в рядах и столбцах таблицы и объективные значения целей определяли так же, как на первом этапе. В результате ABC-анализа диаграммы Парето (табл. 21.3, рис. 21.7) на следующем этапе должны быть учтены все характеристики группы А.

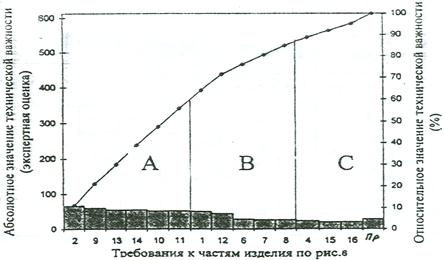

Рис. 21.7 Диаграмма Парето для анализа требований к частям изделия:
2 – качество сварного шва; 9 – материал внутренней (рабочей) трубы;
13 – толщина стенки рукава; 14 – качество пайки; 10 – шероховатость торцов; 11 – макроотклонение торцов; 1 – толщина стенок внутренней трубы;
12 – материал рукава; 6 – сопротивление усталости; 7 – покрытие;
8 – толщина покрытия; 4 – величина гофров; 15 – материал болта;
16 – диаметр болта; Пр – прочие требования к частям изделия
|
|

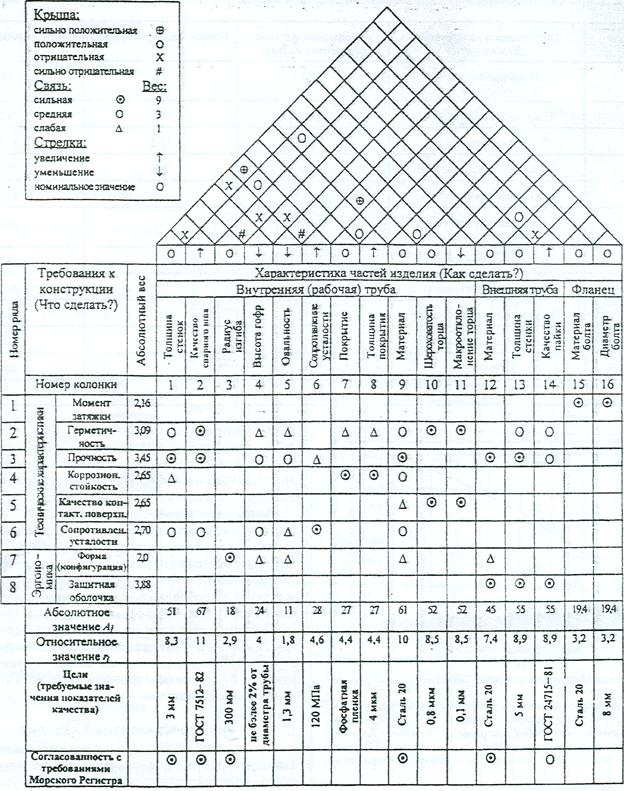

Рис. 21.6 Матрица проектирования МТВД
Таблица 21.3. Данные для построения диаграммы Парето для анализа требований к частям изделия
№ колонки | Требования к частям изделия (Как сделать?) | Абсолютное значение (экспертная оценка) | Относительное значение, % | Кумулятивный процент |
Качество сварного шва | ||||
Материал внутренней (рабочей) трубы | ||||
Толщина стенки рукава | 8,9 | 29,9 | ||
Качество пайки | 8,9 | 38,8 | ||
Шероховатость торцов | 8,5 | 47,3 | ||
Макроотклонение торцов | 8,5 | 55,8 | ||
Толщина стенок внутренней трубы | 8,3 | 64,1 | ||
Материал рукава | 7,4 | 71,5 | ||
Сопротивление усталости | 4,6 | 76,1 | ||
Покрытие | 4,4 | 80,5 | ||
Толщина покрытия | 4,4 | 84,9 | ||
Величина гофр | 88,9 | |||
Материал болта | 19,4 | 3,2 | 92,1 | |
Диаметр болта | 19,4 | 3,2 | 95,3 | |
3, 5 | Прочее | 4,7 | ||
Итого | 611,8 | - |
