Построение колец

Для создания полилинии контура

1 Щелкните меню "Рисование" ➤ "Контур".

2 В списке "Тип объекта" диалогового окна "Создание контура" выберите "Полилиния".

3 В группе "Набор контуров" выполнить одно из следующих действий:

■ Для создания набора контуров с учетом всех объектов, видимых на текущем видовом экране, выберите из списка параметр "Текущий видовой экран". Эту опцию не следует использовать при работе с большими и сложными рисунками.

■ Для ручного выбора объектов, которые должны учитываться при создании набора контуров, нажать "Новый". Выбрать объекты, определяющие контур. При использовании этой опции автоматически включается опция "Имеющийся набор".

4 Нажать кнопку "Указание точек".

5 Указать точки внутри каждой области, которые должны определять контур для построения полилинии. Задаваемая область должна быть замкнутой, то есть между объектами, определяющими эту область, не должно быть промежутков. Имеется возможность выбора нескольких областей.

6 Ввести значение ширины в начале линейного сегмента. Создается полилиния, повторяющая форму заданного контура. Объекты, участвующие в построении полилинии, могут стать невидимыми в результате перекрытия новой полилинией. Построенную полилинию контура можно перемещать, копировать и редактировать точно так же, как и другие полилинии.

Командная строка: КОНТУР

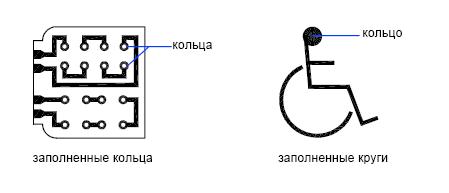

Кольца и заполненные круги, на самом деле, это замкнутые широкие полилинии круглой формы. Для построения кольца необходимо задать его внутренний и внешний диаметры, а также центр. Вызванная команда позволяет построить любое количество колец, имеющих одинаковые диаметры, но разные центры. Если требуется построить закрашенный круг, следует задать нулевой внутренний диаметр кольца.
