Сила давления жидкости на плоские фигуры

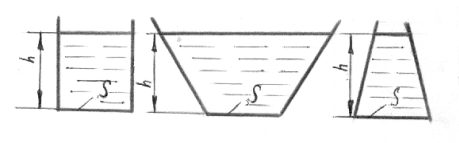

Определим силу давления жидкости на дно сосуда. Предположим, что имеются три сосуда разной формы с плоскими днищами одинаковой площади (рис. 2.9). Уровни воды, налитой в эти сосуды, одинаковы.

Рис. 2.9. Гидростатический парадокс

Тогда силу давления, действующего на дно сосудов, можно определить Оказывается, что сила давления на плоское горизонтальное дно зависит не от формы сосуда, а только от площади дна и вы-

соты уровня жидкости над этим дном. Это положение носит название гидростатического парадокса, потому что при наличии разного количества жидкости в сосудах, сила давления на дно в этих трех сосудах будет одинакова.

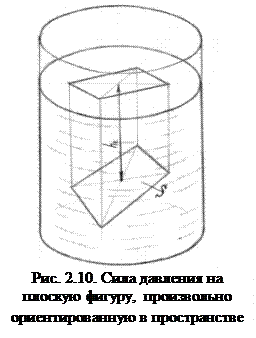

Для определения силы давления жидкости на плоскую стенку, произвольно ориентированную в жидкости (рис. 2.10), следует умножить значение площади стенки на гидростатическое давление в точке центра тяжести стенки.

Сила избыточного давления, создаваемого жидкостью – это вес столба жидкости, основанием которого является площадь стенки, а высотой – глубина погружения центра тяжести стенки

(2.31)

где h_с – глубина погружения центра тяжести стенки;

S – площадь стенки.

Если над свободной поверхностью жидкости существует давление р₀, то сила давления будет определена

. (2.32)

Иногда при расчётах необходимо определить не только силу давления, но и точку приложения этой силы. Точка приложения силы гидростатического давления называется центром давления. Сила давления, в отличие от силы тяжести, увеличивается с глубиной погружения, и поэтому центр давления будет лежать ниже центра тяжести. Центр давления совпадает с центром тяжести только при горизонтальном расположении плоской фигуры, во всех остальных случаях произвольного расположения фигуры центр давления смещается ниже центра тяжести на расстояние .

(2.33)

где – глубина погружения центра давления;

I₀ – момент инерции фигуры относительно горизонтальной оси, которая проходит через центр тяжести;

S – площадь плоской фигуры;

h_c – глубина погружения центра тяжести.

Для прямоугольных фигур глубину погружения центра давления можно принять равной двум третям от полной высоты погруженной фигуры, так как момент инерции для прямоугольников , площадь прямоугольника S= b h, а глубина погружения центра тяжести
