Физические процессы при обработке резанием

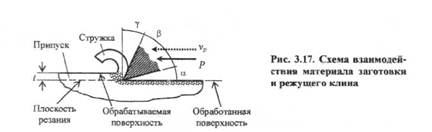

Несмотря на большое разнообразие видов обработки резанием, все они могут быть сведены к взаимодействию материала заготовки и режущего кли­на (рис. 3.17), сопровождающемуся сложными физическими процессами.

Режущий клин представляет собой основной элемент любого режущего инструмента. Его образуют две поверхности: передняя (по ней сходит стружка) и задняя (обращена к обработанной поверхности). Двугранный угол , образованный ими, называется углом заострения. Передний угол определяет положение одноименной поверхности по отношению к плоско­сти, перпендикулярной к поверхности (плоскости) резания. Задний угол образован плоскостью резания (обработанной поверхностью) и задней по­верхностью режущего инструмента.

Необходимыми условиями осуществления процесса резания с помо­щью режущего клина являются:

· Более высокая твердость материала режущего клина:

· Наличие силы резания превосходящей силу сопротивления материала заготовки отделению от нее припуска;

· Перемещение режущего клина относительно плоскости резания со скоростью резания ;

Помимо этого, клин должен быть установлен относительно обрабатывае­мой поверхности заготовки таким образом, чтобы обеспечить требуемую глубину резания t и снятие стружки (см. рис. 3.17). Для выполнения условия непрерывности процесса резания инструменту должна быть обеспечена по­дача S - его непрерывное или периодическое смещение перпендикулярно вектору скорости (на схеме не показана).

С учетом сказанного рассмотрим основные физические процессы, проте­кающие при обработке материалов резанием. При этом следует помнить, что все они относятся к категории энергетического взаимодействия.
