Циркуляция газа через колонну синтеза

Газовая смесь, выходящая из конденсационной колонны подаётся в верхнюю часть колонны синтеза, проходит между корпусом колонны и стенами катализаторной коробки и поступает в 1-й теплообменник, расположенный в нижней части колонны синтеза.

!!! Такое движение холодного газа предохраняет стены колонны от перегревания, опасного тем, что при температуре более 200ºС водород проникает в сталь и разрушает её.

В этом теплообменнике смесь нагревается до 300-350ºС за счёт теплоты прореагировавших газов, которые при 500-550ºС поступают в трубы теплообменника из катализаторной коробки.

Из теплообменника (1) АВС попадает в трубы теплообменников (2), расположенных внутри массы катализатора, а потом в катализаторную коробку.

В полочных теплообменниках температура АВС повышается до
400-450ºС (температура зажигания катализатора), а в катализаторной коробке до 500-550ºС за счёт теплоты реакции.

Из колонны синтеза АВС с содержанием 15-20% аммиака направляется в водяной конденсатор на охлаждение.

4.2.2.7 Товарные сорта аммиака.

В промышленности выпускают два сорта жидкого аммиака и водный раствор аммиака – аммиачную воду.

Аммиак 1-го сорта содержит не менее 99,9% NH₃. - используется в качестве хладагента в холодильниках и для производства минеральных удобрений.

Аммиак 2-го сорта содержит не менее 99,6% NH₃ - используется для производства азотной кислоты.

Аммиачная вода выпускается с содержанием аммиака не менее 25% и получается поглощением газообразного аммиака водой, освобожденной от кислорода и солей кальция и магния.

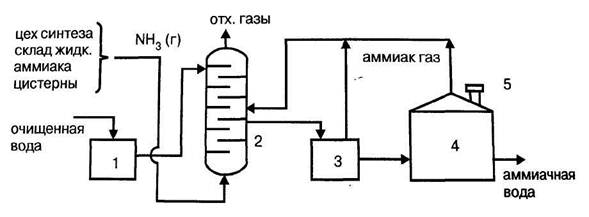

Рис. 4.11. – производство аммиачной воды. 1 – сборник очищенной воды; 2 – колонная абсорбции; 3 – промежуточный сборник; 4 – хранилище аммиачной воды; 5 – предохранительный клапан.
