Конусные дробилки. Основными рабочими элементами конусных дробилок являются два усеченных конуса, размещенных один в другом

Основными рабочими элементами конусных дробилок являются два усеченных конуса, размещенных один в другом, из которых внешний неподвижен, а внутренний вращается.

1 – неподвижный конус

2 – подвижный конус

3 – эксцентрик

Хрупкость материала регулируют подъёмом подвижного конуса.

В отличие от щековой дробилки, здесь измельчение материала происходит непрерывно. Но в обоих случаях силы действуют одни и те же и f ≥ tg()

Молотковые мельницы

Основными рабочими элементами молотковых мельниц являются молотки (4 или 6), которые свободно подвешиваются на вращающихся дисках.

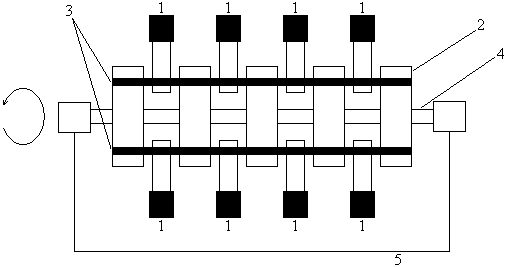

1 – молотки

2 – диски

3 – стяжки

4 – вал

5 – под (решётка)

Материал поступает через верхнюю воронку, попадает под удар быстро вращающихся молотков, измельчаясь как при столкновении с ним, так и при ударе о подовую решётку и добавочно измельчаются при движении молотков по решётке. Размер частиц измельчённого материала определяется отверстиями в решётке.
