Рабочими элементами щековых дробилок являются неподвижная и подвижная щеки, образующие свободную полость (открытая система) сечение которой уменьшается сверху вниз.
1 – неподвижная щека
2 – подвижная щека
3 – эксцентрик с шатуном
Материал, загружаемый сверху, при сближении подвижной щеки измельчается, а при её удалении уходит в приемный бункер.

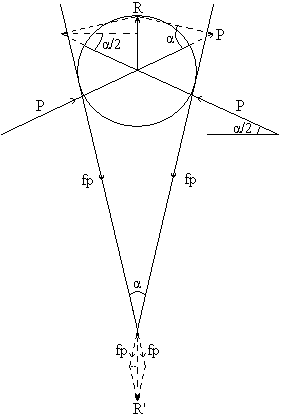

Важным параметром щековой дробилки является угол α между ее щеками, обеспечивающий захват материала. α – угол захвата, его можно определить из баланса сил, действующих на кусок материала, зажатого между щеками.
Равнодействующая сил давления Р → R стремится выбросить материал из пасти дробилки.
R=2Psin(
)
С другой стороны проекции сил трения fР стремится удержать материал.
R’=2fPcos()
Следовательно, материал останется в пасти если
R’
R
2fPcos()2Psin()f ≥ tg(); f ≈ 0.3
α ~ 30-40°
