Характеристика сопротивления нагнетательной системы

Уста­новившийся режим работы центробежного нагнетателя определяется обычно графическим способом - точкой пересечения соответствую­щей Н-Q характеристики и ха

рактеристики сопротивления нагнета­тельной системы, на которую работает нагнетатель.

Сопротивление нагнетательной системы Нчисленно равно сумме потерь напора в разных участках нагнетательной системы

Н= Н+ Н+ Н+ Н+ Н, (11.8)

где Н- напор противодавления, появляется только в случае подачи нагнетае-

мой среды в резервуар, находящийся под давлением;

Н- геометрический напор, определяется (для насоса) столбом жидкости, преодо

леваемый насосом со стороны всасывания Ни со стороны нагнетания Н.

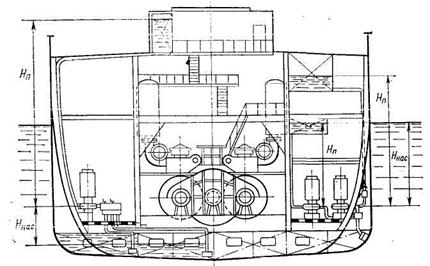

Рис. 11.4. Расположение насосов на судне относительно уровней всасывания и нагнетания

Для насосов, показанных на рис. 11.4, геоме­трический напор:

для левого насоса Н= Н+ Н; для право­го Н= Н- Н.;

Н- потери напора на трение в трубопроводе;

Н- потери напора на местные сопротивления, обусловленные наличием в трубо-

проводе различной арматуры;

Н- динамические потери напора, обусловленные скоростью потока жид­кости или газа.

Сумма первых двух составляющих (напора противодавления и гео­метрического напора) представляет собой статический напор Н, т. е. постоянную составляющую потери напора в сети:

Н= Н+ Н. (11.9)

Остальные три составляющие потерь Н, Ни + Нпропорцио­нальны квадрату скорости потока, а следовательно, и подаче. Поэтому урав­нение для сопротивления нагнетательной системы (5.20) можно пред­ставить в упрощенном виде

Н= Н+ kQ, (11.10)

где k- коэффициент сопротивления системы (магистрали).

Выражение (11.10) представляет собой характеристику сопротивления магистрали при постоянном противодавлении Н. График 1 этой характеристики показан на рис. 11.5.

Рис. 11.5. Основные виды характеристик сопротивления трубопроводной сети

Такая характеристика свойственна питательным насосам котлов, насосам гидро-

форов и др.

Установившийся режим работы центробежного нагнетателя определится точкой А пересечения HQ-характеристики нагнетателя и характеристики 1 сопротивления магистра

ли.

Если нагнетаемая среда поступает в резервуар, сообщающийся с атмосферой, и на-

гнетатель находится на одном уровне с резервуаром, то статический напор Н= 0. В этом

случае уравнение характеристики сопротивления магистрали примет вид параболы сопро

тивлений:

Н= Н+ kQ= kQ. (11.11)

При этом крутизна характеристики воз­растает с ростом коэффициента сопротивле-

ния системы, Характери­стики 2,3 и 4 (см. рис. 11.5) пост­роены для различных k.

Устойчи­вой точке работы р для характе­ристики k соответствуют напор Н, подача Qи КПД η.
