Лебедка крана Либхер

Лебедка крана Либхер изображена на рис. 13.28.

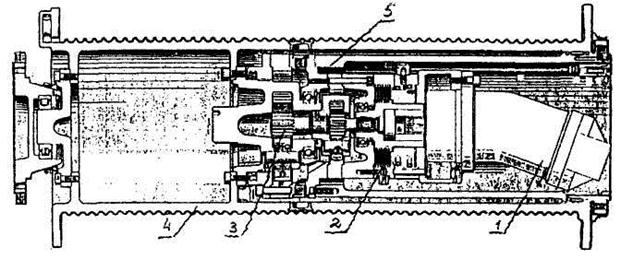

Рис. 13.28. Лебедка крана Либхер: 1 – гидромотор; 2 – тормоз дисковый;

3 – редуктор планетарный; 4 – корпус лебедки; 5 - барабан лебедки

Основным элементом любой лебедки крана Либхер является барабан 4 (рис. 20) со встроен­ными внутрь его гидромотором 1, дисковым гидротормозом 2 и планетарным ре-

дуктором 3, раз­мещенными в корпусе 5.

Корпус 4 справа открыт для обслуживания дискового тор­моза, обеспечения замены гидромотора и манжеты поршня тормозного цилиндра.

Подача масла к гидромотору осуществ­ляется по шлангу к трубопроводу, показанно

му на рисунке выше гидромотора.

Редуктор заполнен маслом. Заполнение и опо­рожнение редуктора от масла произво

дится через пробки в кор­пусе и барабане.

Слева от корпуса видно соединение планетар­ного редуктора с барабаном. Оно вы-

полнено с помощью вин­тов.

Слева и справа изображены подшипники барабана. Спра­ва - игольчатый, слева - роликовый.

Лебедки расположены на стреле крана, масло к гидромо­торам подводится по шлан

гам, проведенным по стреле.

На кранах грузоподъемностью 350 кН и больше лебедки имеют по два гидромото-

ра.

На кранах грейферного варианта лебедки установлены на платформе.
