Рабочая панель ВАТ-415 локальной станции системы geamar

Нижняя область (область меню)

Средняя область (отображение информации)

Верхняя область (информация о текущем состоянии системы)

Предназначена для выдачи информации о текущем состоянии системы

Эта область содержит данные (текущую информацию), которые всегда отображает-

ся независимо от выбранной функции.

Сюда входит:

Строка 1: Дата, местное время и время по Гринвичу.

Строка 2: Эта строка может отображать максимум 7 данных. Как правило отобража

ются начально установленная скорость, реальная скорость, режим контроля и управления.

Строка 3: Здесь отображены поля выбора для индивидуальных системных полей. В то же время здесь отображаются сигналы тревоги для каждого системного поля.

Строка 4: В данной строке содержатся поля выбора различных списков. Выбор осуществляется посредством манипулятора.

Предназначена для отображения выбранной информации.

Здесь отображаются данные, запрашиваемые оператором, например, схемы или списки.

В зависимости от содержания они отображаются буквенно-цифровым или графиче

ским способом.

Предназначена для выбора оператором желаемых функций.

В данной области содержатся функции, выбираемые в определенное время (меню) Верхняя строка изменяется в зависимости от выбранной функции.

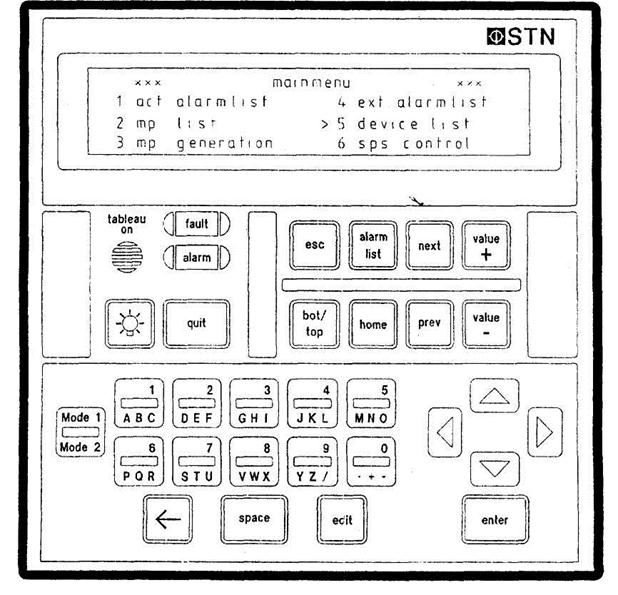

Рабочая панель ВАТ-415 локальной системы показана на рис. 15.5.

Рис. 15.5. Рабочая панель ВАТ-415 локальной системы

Клавиатура ВАТ-415 содержит 29 клавиш со следующими функциями::
