Интегрированная система управления и контроля geamar100 ISL

2.1. Основные сведения Система GEAMAR 100 ISL предназначена для контроля параметров СЭУ и вспомо

гательных механизмов и управления ними.

Система характеризуется надежностью в эксплуатации, четкой структуризацией информации, выдаваемой для пользователя..(см. рис.15.3).

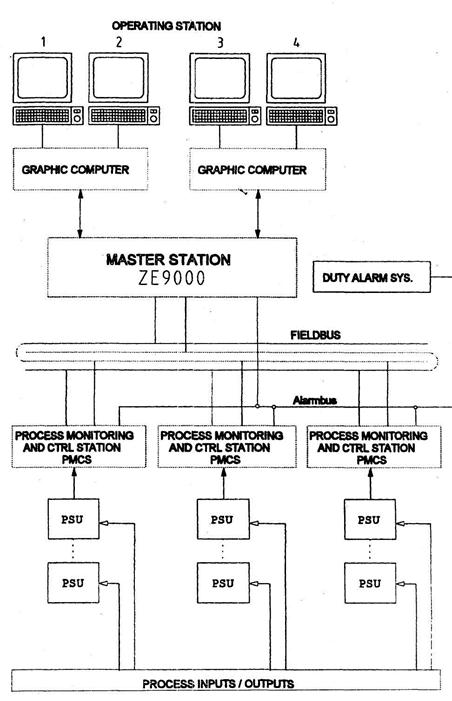

Рис. 15.3. Структурная схема системы GEAMAR 100 ISL

Иерархическая структура делает возможным использование системы даже в случае

неисправностей отдельных компонентов системы.

Все функции управления и контроля выполняются автономными локальными стан

циями. Станции соединяются с вышестоящей главной станцией посредством дополнитель

ной системы шин.

Отображение информации происходит на локальной станции как в обработан

ном,так и в сжатом виде на уровне управления.

Локальные станции оснащены ЖКД (жидкокристаллическими диодами) и светоди

одными панелями для передачи информации непосредственно персоналу машинного отде

ления.

На уровне управления (на ЦПУ и на мостике) используются цветные графические

системы с высокой уровнем разрешения, имеющие возможности буквенно-цифрового

полномасштабного графического отображения.

При помощи управления манипулятором типа "мышь" и клавиатуры можно полу-

чить исчерпывающую картину текущих состояний системы.

Система предназначена для "контроля и управления одним человеком". В этом слу-

чае система выполняет все функции. Для принятия решения предлагается большой объем

разнообразной информации.

Помимо отображения состояния системы посредством групп точек измерения и изображений данных точек измерения, пользователь также может наблюдать все систем-

ные области в контексте полномасштабных графических мнемодиаграмм.

Также можно наблюдать временные характеристики точек измерения посредством свободно определяемой системы получения тенденций.

Каждая аналоговая точка может быть отображена в виде графика.

Любой выход параметра из заданных пределов (состояние тревоги) отмечается из-

менением цвета.
