Оборудование для фотографирования с земли


В наземной фототопографической съемке фотографирование местности выполняют фототеодолитами. При решении прикладных задач используются также инженерные и стереофотограмметрические камеры, а иногда любительские фотоаппараты, стереокамеры и кинотеодолиты.

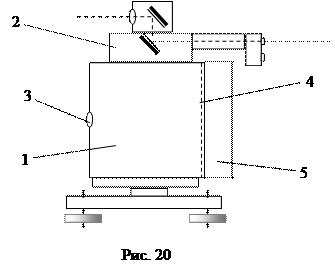

Фототеодолиты бывают различной конструкции и отличаются по формату кадра, фокусному расстоянию и другим характеристикам. В СССР выпускались фототеодолиты «Геодезия», но наибольшее распространение на горных предприятиях страны получил фототеодолитный комплект фирмы «Карл Цейсс Йена». Фототеодолит Photheo 19/1318 этой фирмы (рис. 20) предназначен для фотографирования местности на вертикально расположенные фотопластинки низкой чувствительности (то есть оптическая ось камеры горизонтальна). Цифры в названии прибора указывают приблизительную величину фокусного расстояния камеры и формат снимков в сантиметрах. Камера 1 имеет жесткую конструкцию. Изготовлена она из легкого сплава, На ней укреплено ориентирующее устройство 2, для приведения оптической оси в заданное положение, и уровни для горизонтирования прибора. Объектив 3 снабжен светофильтром ЖС-18, укреплен на суппорте и может перемещаться по его направляющим параллельно вертикальной оси камеры вверх и вниз от центрального положения с шагом 5 мм. В задней части в фокальной плоскости объектива расположена прикладная рамка 4, к которой в момент фотографирования с помощью прижимного устройства 5 прижимается фотопластинка. На прикладной рамке укреплены координатные метки с отверстиями. Они фиксируются на фотопластинке и служат для введения прямоугольной системы координат. Кроме того, в фокальной плоскости объектива установлены регистраторы и индикаторы, позволяющие зафиксировать на каждой фотопластинке величину фокусного расстояния камеры, номер снимка, положения объектива в момент экспозиции и направление j оптической оси (вид съемки). Номера фотоснимков от 0 до 99 можно устанавливать с помощью барабанчиков, расположенных на боковой поверхности камеры. Указатель вида съемки имеет 6 положений:




A - нормальный вид съемки с левой точки базиса (j = 0°)

AL – отклоненный случай влево(j = 31.5°)

AR – отклоненный случай вправо (j = -31.5°).

B, BL и BR –те же варианты съемки, но с правой точки базиса фотографирования. Указанные выше углы обеспечивают составления плана участка без разрывов, при минимальном перекрытии. Поэтому угол j = 31.5° называют стандартным. Ориентирное устройство - это фактически теодолит технической точности.

Затвора и фокусировочного устройства фототеодолит не имеет.

Фирмой «Карл Цейсс Йена»




выпускалась универсальная измерительная камера UMK 10/1318, 20/1318 и 30/1318, а также стереокамера SMK 5.5/0808. Первая может быть использована как для выполнения инженерных съемок, так и при наземной фототопографической съемке. В ее комплект входит аккумуляторная батарея напряжением 12В, обеспечивающая работу затвора и индикаторных ламп. Затвор может работать и механически. Вторая предназначена для фотографирования объектов, расположенных на расстояниях не более 40 метров. Они имеют постоянный базис 400 или 1200 мм. В маркшейдерии могут быть полезны при изучении трещиноватости горных пород на карьерах.
