Предполагается, что начало процесса в двухфазной зоне. Для решения задачи опять используем hs – диаграмму (см. рис. 2.6,в).
На hs - диаграмме находим изохоры v1 = const, v2 = const и изотерму Т1 = const. Точка пересечения этой изотермы с изохорой v1 = const соответствует началу процесса 1, через которую проходят также линия равной сухости х1 = const и изобара р1 = const, что позволяет определить значения х1 и р1. Координатами точки 1 являются s1 и h1. Точка пересечения изотермы Т1 = const с изохорой v2 = const соответствует концу процесса - 2, координаты которой s2 и h2. Через эту точку также проходит изобара р2 = const, таким образом, определяется р2.
Далее находим:
u1 = h1 - p1 · v1, u2 = h2 - p2 · v2, q1-2 = T1·(s2 - s1). (2.14)
В соответствии с первым законом термодинамики, вычисляем работу:
dl = δ q – du l1-2 = T1·(s2 - s1) - (u2 - u1). (2.15)
Задача решена.

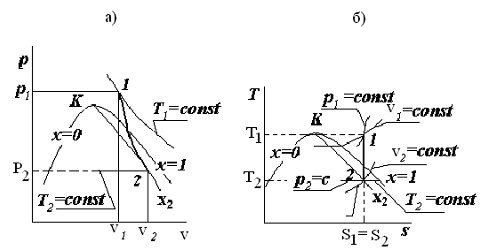

4. Адиабатный процесс. δ q = 0, ds = 0, приведен на рис. 2.7.
Исследуем процесс 1-2.
Дано: р1, v1, v2.
Необходимо найти: Т1, Т2, р2 , h1, h2 , s1 , s2 , l1-2 , q1-2 ,x2.
Рис. 2.7
