Вопросы для самопроверки
1. Получите выражение первого закона термодинамики для потока в термодинамической и механической формах.
2. Что такое работа проталкивания?
3. Запишите уравнение неразрывности потока в дифференциальной форме.
4. Что такое располагаемая работа?
5. Для осуществления каких процессов используют сопла и диффузоры?
6. В каких случаях процесс течения можно считать адиабатным?
7. Почему в сужающемся сопле нельзя превзойти скорость звука?
8. Как связано изменение площади поперечного сечения с измененем скорости и числом Маха?
9. В каких случаях необходимо использовать комбинированное сопло Лаваля?
10. При каких условиях режим течения в сопле Лаваля становится нерасчетным?
11. Как учитывается влияние трения на скорость течения газа или пара?
12. В чем сущность принципа обращения воздействия?
13. Что такое тепловое, механическое и расходное сопла?
В отличие от теоретического изоэнтропийного действительный процесс истечения реального газа происходит при трении частиц газа между собой и о стенки канала. При этом работа, затрачиваемая на преодоление сил трения, преобразуется в теплоту, в результате чего температура и энтальпия газа в выходном сечении канала возрастают. Истечение газа с трением становится необратимым процессом и сопровождается увеличением энтропии.
|
|

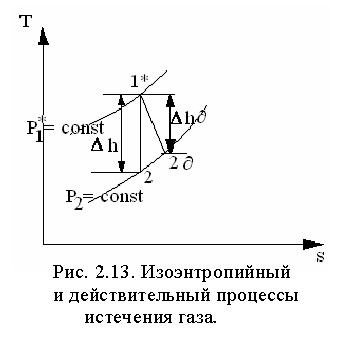

На рис. 2.13 в sh –координатах представлены процессы расширения газа 1* -2 при истечении без трения и 1* - 2 при истечении с трением. При одинаковом перепаде давлений р*1 – р2 действительный теплоперепад меньше располагаемого . В результате этого действительная скорость истечения газа оказывается меньше теоретической.
Отношение разности располагаемого и действительного теплоперепадов (потери теплоперепада) к располагаемому теплоперепаду называется коэффициентом потери энергии
. (2.61)
Отсюда
. (2.62)
Тогда действительная скорость
Здесь , (2.63)
где -коэффициент скорости, учитывающий уменьшение действительной скорости по сравнению с теоретической; в современных соплах =0,95-0,98.
Из выражения следует . (2.64)
Отношение действительного теплоперепада к теоретическому , или действительной кинетической энергии к теоретической называется коэффициентом полезного действия канала
.
С учетом выражений (2.63) и (2.64) . (2.65)
