Методы устранения влияния аддитивных помех с потерей части

Раздел 6. Устранение действия аддитивных помех

на биомедицинский сигнал (на примере электрокардиосигнала)

Тема 11. Источники помех. Методы устранения влияния аддитивных помех на электрокардиосигнал с потерей части информативных составляющих электрокардиосигнала и без потери информативных составляющих электрокардиосигнала

Особое место среди электрофизиологических методов диагностики занимает измерение и обработка электрокардиосигнала (ЭКС). Это связано с тем, что электрокардиограмма (ЭКГ) является основным показателем, который в настоящее время позволяет вести профилактический и лечебный контроль за сердечно-сосудистыми заболеваниями. Переход к автоматической обработке электрокардиосигнала значительно расширяет диагностические возможности метода, поскольку обеспечивает оперативную диагностику состояния пациента.

При автоматическом исследовании параметров электрокардиосигнала одной из важнейших операций предварительной обработки является устранение действующих на него аддитивных помех.

По источнику возникновения помехи можно разделить на четыре вида:

1) эффект поляризации электродов, приводящий к смещению изоэлектрической линии сигнала;

2) квазигармонический процесс, представленный составляющими наводки напряжения промышленной частоты;

3) артефакты смещения электродов, создающие выбросы случайной амплитуды и длительности;

4) электрофизиологические помехи.

Основные статистические параметры аддитивных помех приведены в таблице 11.1.

Таблица 11.1 – Параметры помех, сопровождающих регистрацию

электрокардиосигнала

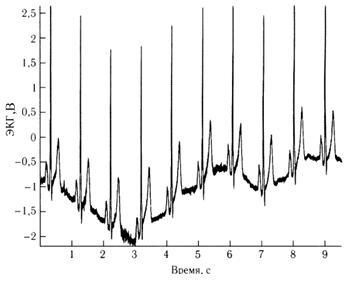

Типовой электрокардиосигнал с наиболее характерными помехами, дрейфом изолинии и наводки от сети промышленной частоты, показан на рисунке 11.1

Рисунок 11.1 – Электрокардиосигнал с аддитивными помехами
