На электрокардиосигнал

Методы устранения влияния наводки от промышленной сети

Наводка от промышленной сети является типовой аддитивной помехой, действующей на электрокардиосигнал, и почти всегда присутствует в регистрируемом сигнале. Подавление влияния сетевой наводки на электрокардиосигнал является одной из важнейших операций предварительной обработки при автоматическом исследовании электрокардиосигнала. Оно осложнено тем, что частота промышленной сети входит в диапазон частот, занимаемых электрокардиосигналом. Сигнал с явно выраженной сетевой помехой представлен на рисунке 11.6.

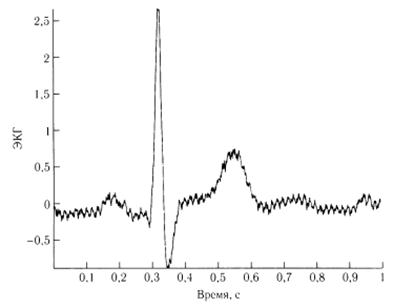

Рисунок 11.6 – Электрокардиосигнал с сетевой помехой

В настоящее время наиболее распространены способы устранения аддитивной помехи от промышленной сети питания, основанные на фильтрации этой помехи. Можно выделить три основных типа фильтров, которые находят применение для подавления сетевой наводки:

1) фильтры нижних частот (ФНЧ) или полосовые фильтры;

2) неадаптивные режекторные фильтры (РФ);

3) адаптивные режекторные цифровые фильтры.
