Рассмотрим аэрацию многопролетного цеха (рис. VIII.8). Особенность

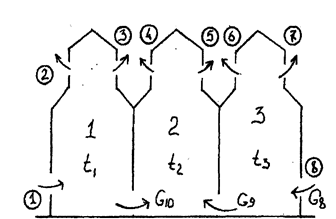

Рис. VIII.8 Схема аэрации многопролетного цеха
расчета заключается в том, что во внутренний пролет воздух может поступать только из крайних пролетов. Загрязненный воздух удаляется из всех пролетов через фрамуги аэрационных фонарей. Часть воздуха поступившего в 1 и 3 пролеты будет поступать во 2 пролет, следовательно, приточный воздух поступивший во 2 пролет отличается параметрами от воздуха 1 и 3 пролетов, т.к. он ассимилирует часть теплоизбытков.
Последовательность расчета.
1. Определяем теплоизбытки в каждом пролете.
2. Принимаем площади 9 и 10 отверстий.
3. Принимаем температуру воздуха в рабочей зоне 1 и 3 пролетов.
4. Принимаем соотношение расходов воздуха поступающего через 9 и 10 отверстия. .
5. Определяют температуру уходящего воздуха из 1 и 3 пролетов
6. Определяем среднюю температуру приточного воздуха во 2 пролете.
Определяют температуру уходящего воздуха из 2 пролета
7. Определяют необходимое количество воздуха для каждого пролета
8. Определяют количество воздуха удаляемого из 2-3 и 6-7 отверстий
Через 1 отверстие поступает в первый пролет
Аналогично определяется количество воздуха поступающего через 8 отверстие.
9. Для каждого продета определяется располагаемый тепловой напор
10. Определяются площади отверстий
