Реальные оптические системы

В отличие от идеальной, через реальную оптическую систему проходят реальные лучи, а не нулевые (параксиальные). Отклонение хода реального луча от идеального луча связано со строгим выполнением законов преломления и отражения на реальных поверхностях оптических систем. Основные отличия реальной ОС от идеальной вызваны тем что:

- В реальной ОС происходит ограничение пучков, то есть не все существующие лучи проходят через оптическую систему и достигают изображений. Проходящие пучки лучей имеют конечные размеры.

- Ход лучей, проходящих через оптическую систему, не совпадает с ходом идеальных лучей из-за аберраций.(рисунок 22).

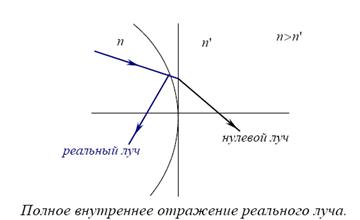

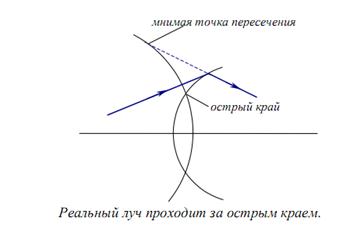

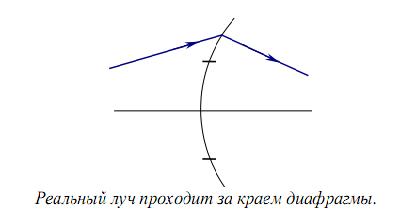

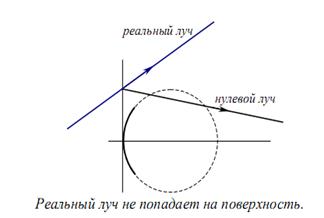

Рисунок 21. Ход реального луча

Отклонение хода реального луча от идеального называют Аберрациями лучей (лат- отклонение)-. Позже мы поговорим о них более подробно.
