Ниже кратко приведено обобщённое, общепринятое описание основных элементов ОС (предметов, изображений и зрачков).
Величину предмета принято рассматривать как расстояние от оси до его крайней точки, она является половиной всего поля.

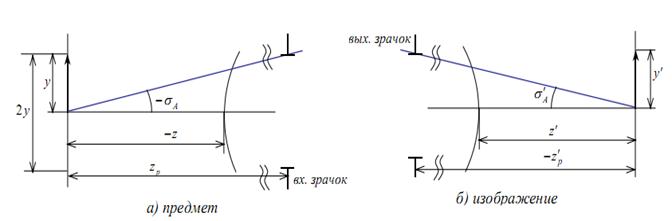

Рисунок 28. Предмет и изображение ближнего типа
Передний (задний) отрезок -величина определяющая положение предмета (изображения) по отношению к оптической системе. Передний отрезок для ближнего типа измеряется от первой поверхности ОС до предмета, а задний от последней до изображения.
Размеры зрачков определяют через синусы апертурных углов, умноженные на соответствующие показатели преломления- “оптические синусы”. Эти размеры называются числовыми апертурами, и определяются как:
| А0=n*sinσа А’0=n’*sinσ’а | (14) |
Положение зрачка измеряется относительно предмета(изображения) в обратных миллиметрах
| Sp=1/zp S’p=1/z’p [кдптр] | (15) |
Если предмет или изображение находится достаточно далеко от оптической системы, то мы сможем осенить только его угловые размеры. Точка из которой измеряются угловые размеры предмета или изображения называется полюсом. Будем считать что полюс находится в центре входного зрачка для предмета и в центре выходного зрачка для изображения.
|
|
|

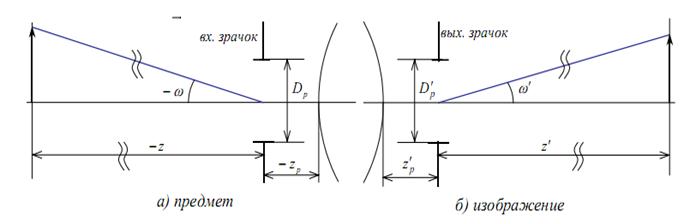

Рисунок 29. Предмет и изображение ближнего типа
Величина предмета (изображения) дальнего типа - это угол, под которым, под которым видна крайняя точка предмета (изображения) из центра входного (выходного зрачка).
Положение предмета (изображения) измеряется в обратных миллиметрах относительно входного(выходного) зрачка.
| S=1/z S’=1/z’ [кдптр] | (16) |
| A0=n*(Dp /2) A’0=n*(D’p /2) [мм] | (17) |
Положение зрачка Sp и S’p определяется в миллиметрах от оптической системы.
