Полевая диафрагма.
Поле – это часть плоскости предметов, которая изображается оптической системой.
В параксиальной оптике размер поля не ограничен, в реальной ОС оно ограничивается полевой диафрагмой.
Полевая диафрагма располагается либо на поверхности предмета, либо на поверхности изображения, либо в плоскости промежуточного изображения.

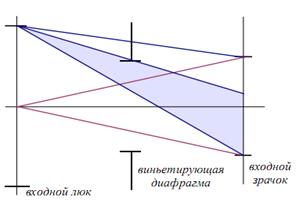

Рисунок 25. Полевая диафрагма
Изображение полевой диафрагмы через соответствующие части оптической системы называются входными и выходными люками.
Если внеосевые пучки дополнительно ограничиваются помимо апертурной диафрагмы другими диафрагмами, то зрачок заполняется не полностью. Это дополнительное ограничение или срезание пучков называется виньетированием.
Применяется для:
- уменьшения поперечных габаритов оптической системы
- исключения из формирования изображения крайних зон внеосевых пучков (наибольшие и трудно устранимые аберрации).
Недостатки:
- Уменьшает энергию пучка, что приводит к неравномерному распределению освещённости внеосевых зон изображения.
|
|
|
- Ухудшается качество изображения (чем меньше результирующая апертура тем больше влияние дифракции.

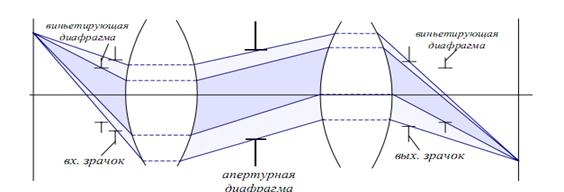

Рисунок 26. Виньетирование

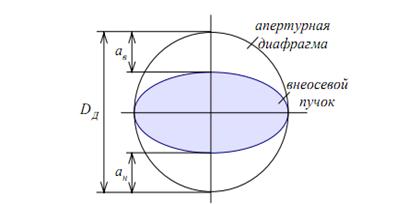

Коэффициент виньетирования –отношение размеров срезаемой части диафрагмы к её радиусу.
Кв=2ав/Dд
Рисунок 27. Виньетированный пучок лучей
