Апертурная диафрагма

Ограничения пучков лучей в реальных оптических системах.

Оптические системы имеют конечные физические размеры, что накладывает ограничения на пучки проходящие в них. Такие ограничения изображаются в виде диафрагм, роль которых могут играть оправы линз, а также отдельно стоящие диафрагмы.

Диафрагма (от греч. διάφραγμα — перегородка) — оптический прибор, непрозрачная преграда, ограничивающая поперечное сечение световых пучков в оптических системах

Ограничение размера пучков- результат совместного действия всех имеющихся в оптической системе диафрагм. Однако можно выделить одну (наименьшую) диафрагму и считать, что остальные не ограничивают ход лучей. Такая диафрагма называется апертурной.

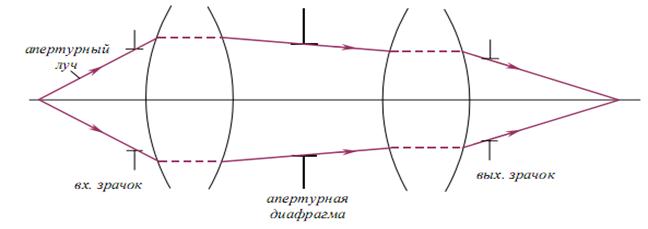

Рисунок 23. Апертурная диафрагма

Апертура (лат.-отверстие)- это понятие определяет размер пучка в геометрической оптике.

Апертурная диафрагма -это диафрагма которая ограничивает размер осевого пучка (пучок идущей из осевой точки предмета).

Апертурный луч - луч идущий из осевой точки предмета и проходящий через край апертурной диафрагмы.

Входной зрачок ОС - параксиальное изображение апертурной диафрагмы в пространстве предметов, сформированное предшествующей частью оптической системы в обратном ходе лучей.

Выходной зрачок ОС - параксиальное изображение апертурной диафрагмы в пространстве изображений, сформированное предшествующей частью оптической системы в прямом ходе лучей.

Главный луч - это луч идущий из внеосевой точки предмета и проходящий через центр апертурной диафрагмы.

Верхний луч внеосевого пучка - это луч проходящий через верхний край апертурной диафрагмы и соответствующие ему сопряжённые точки входного и выходного зрачка.

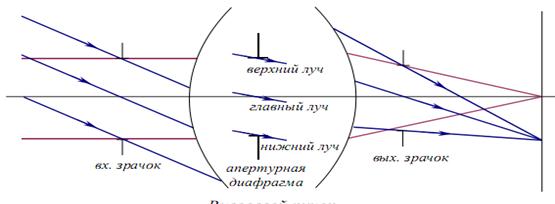

Рисунок 24. Внеосевой пучок

Нижний луч внеосевого пучка - это луч, проходящий через нижний край апертурной диафрагмы и соответствующие ему сопряжённые точки входного и выходного зрачков.
