Фотодиоды и светодиоды

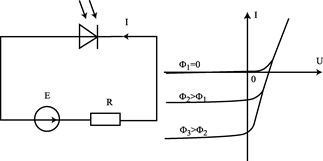

Рис. 9. Фотодиод в режиме фотосопротивления

Фотодиод в режиме фотосопротивления и его ВАХ показаны на рис. 9. К фотодиоду от источника ЭДС прикладывается обратное напряжение, поэтому его переход закрыт. Если поток равен нулю, то обратный ток через фотодиод примерно равен нулю. При освещении фотодиода в его p-n-переходе под действием энергии светового потока происходит разрыв ковалентных связей, в результате чего появляются пары электрон-дырка, т.е. появляются основные и неосновные носители заряда. Неосновные носители могут проходить через закрытый переход, поэтому они под действием ЭДС создают ток , величина которого пропорциональна световому потоку. Сопротивление является нагрузкой. Таким образом, ток через фотодиод создается неосновными носителями, а сам фотодиод работает на обратной ветви, т.е. с закрытым переходом.
