Фотодиод и его световая характеристика в режиме фотогенератора показаны на рис. 10. Если световой поток
равен нулю, то свободные носители в p-n-переходе отсутствуют. Когда p-n-переход освещен энергия светового потока расходуется на разрыв ковалентных связей. В результате в переходе появляются пары электрон-дырка, т.е. основные и несновные носители зарядов. Появившиеся электроны под действием потенциала
p-n-перехода втягиваются в n-область полупроводника, а дырки – в p-область. В результате на выводах фотодиода создается разность потенциалов, под действием которой через нагрузку
течет ток I.

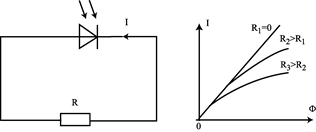

Рис. 10. Фотодиод в режиме фотогенератора
