УАБ с телевизионными (тепловизионными) системами наведения

В США на протяжении более 40 лет уделяется большое внимание раз­работке УАБ с телевизионной или телевизионно-командной СН, начиная с разработки УАБ на новой элементной базе типа "Уоллай" и до настоящего времени.

В отличие от лазерных бомб, у которых движение к цели происходит по крутым, отвесным траекториям, УАБ с ТВ/ТП СН могут быть условно назва­ны падающими. УАБ типа "Уоллай" с развитой аэродинамикой лучше управляются, осуществляют планирующее снижение к цели, поэтому их называют планирующими. Представленные ниже образцы УАБ с ТВ СН отражают различные типы конструкций, о которых говорилось в начале гла­вы. УАБ типа "Уоллай" - это бомба специальной конструкции, типа "Хобо" -это бомба, созданная на базе штатных БЧ, и GBU-15 - это бомба модуль­ной конструкции. Такой подход вызван различными III, предъявляемыми к УАБ со стороны заказчика.

УАБ модульной конструкции предполагает наличие готовых модулей СН (телевизионная, лазерная, инфракрасная (тепловизионная), радиолока­ционная и др.), модулей БЧ, различающихся мощностью взрыва и назначе­нием, и аэродинамических модулей (средней и большой дальности), из ко-

торых в зависимости от поставленной конкретной боевой задачи могли бы собираться УАБ для эффективного применения. Модульность конструкции УАБ дает возможность снизить общую стоимость производства, обслужива­ния и хранения, обеспечивает высокую тактическую гибкость боевого при­менения, а также позволяет совершенствовать (модернизировать) УАБ за счет разработки одного из модулей, а не всей УАБ.

Согласно ТТТ ВВС США, УАБ разработаны на базе стандартных БЧ, поэтому допускается в процессе эксплуатации сборка и проверка их в усло­виях строевой части. По требованию ВМС США УАБ "Уоллай", наоборот, доставляется на корабль в полностью собранном виде и уже полностью проверенной, требуется только проведение минимальных проверок состоя­ния УАБ перед вылетом самолета.

УАБ серии "Уоллай"

Среди УАБ с телевизионными СН можно выделить три поколения из­делий, принятых на вооружение ВМС США:

первое поколение - "Уоллай-I" Мк 1 мод. О (AGM-62A) калибром 1000 фунтов, принятая на вооружение в 1966 г.;

второе поколение - "Уоллай-II" Мк 5 мод. 4 калибром 2000 фунтов, принятая на вооружение в 1973 г.;

третье поколение - Уоллай-II" Мк 13 мод. 0, принятая на вооружение в 1975 г.

Планирующая авиабомба "Уоллай-Г Мк 1 мод. 0 (AGM-62A) средней дальности с телевизионной СН была разработана в США в период 1958-1965 гг. (рисунок 10.37). Создание УАБ "Уоллай-Г было вызвано тактической необ­ходимостью, связанной с повышением эффективности бомбовых ударов, наносимых авиацией ВМС США по наземным целям во Вьетнаме, в усло­виях действия сильной системы ПВО ДРВ, не позволявшей вести прицель­ное бомбометание обычными бомбами. УАБ "Уоллай-I" успешно была при­менена во Вьетнаме в марте 1967 г. В про­цессе разработки "Уоллай" впервые были отработаны процессы управле­ния полетом, реализованы принципы высокоточного наведения, отлажены линии связи "борт самолета - борт УАБ", создана соответствующая аппа­ратура.

Рисунок 10.37. Управляемая авиационная бомба Уоллай-1

Бомба предназначена для поражения мостов, дамб, зданий, нефте­хранилищ, подземных сооружений, военных кораблей и т.п.

Бомба "Уоллай-I имеет элевонную аэродинамическую схему и состоит из трех основных секций: головной с телевизионной ГСН (аппаратура за­хвата и сопровождения цели); центральной с боевой частью осколочно-фугасного действия; хвостовой с аппаратурой управления рулями и блоком электропитания. Электронная часть СН и СУ собрана на твердо­тельных элементах. База подвески на самолет-носитель составляет 356 мм.

На корпусе бомбы расположено крестообразное крыло большой стре­ловидности с консолями треугольной формы в плане со срезанными кон­цами. В хвостовой части бомбы был помещен генератор, обеспечивающий энергией электрическую и гидравлическую системы наведения и управле­ния. Генератор приводился в действие ветрянкой, вращающейся в набе­гающем потоке воздуха во время полета бомбы.

ГСН обеспечивает наведение бомбы на оптически контрастные объек­ты, выбор и идентификация которых производится оператором. В состав гиростабилизированной ГСН входит телевизионная камера, с помощью которой просматривается местность, находящаяся перед бомбой на траек­тории ее полета. Изображения местности передается на самолет-носитель и воспроизводится на экране.

При атаке летчик направляет самолет на цель, как только на экране появляется изображение цели, он переводит ГСН в режим автосопровож­дения, а затем сбрасывает бомбу. После сбрасывания с самолета-носителя бомба становится полностью автономной. ГСН вырабатывает сигналы ошибок, в соответствии с которыми с помощью СУ корректируется плани­рующий полет бомбы по направлению к цели. Дальность применения со­ставляет 15...20 км, диапазон высоты применения лежит в пределах 0,2...12 км.

Разработка УАБ с ТВ СН стала возможной благодаря созданию миниа­тюрного телевизионного видикона. Первоначально по замыслу разработчи­ков в УАБ предусматривалось использование телевизионно-командной СН. Однако в связи с тем, что чувствительность ГСН оказалась достаточной, чтобы произвести "захват" цели под самолетом-носителем, необходимость в использовании телевизионно-командной линии связи отпала. Экипаж самолета-носителя мог выполнять противозенитный маневр и переходить к выполнению другой задачи, а бомба в автономном режиме наводилась на цель. Точность попадания в цель оказалась очень высокой, во время нале­та на военный городок во Вьетнаме бомбы попадали прямо в окна казарм. Было разрушено несколько важных мостов и ханойская электростанция, прикрываемая сильной ПВО.

К числу недостатков УАБ "Уоллай" следует отнести возможность при­менения только днем в простых метеоусловиях при достаточно хорошей оптической видимости цели, невозможность бомбометания с малых и пре­дельно малых высот из-за нехватка времени на обработку цели оператором

и длительного времени реакции УАБ на команды управления. Кроме того, дальность полета этой УАБ ненамного больше, чем у обычных авиабомб, и определяется в основном высотой и скоростью самолета-носителя в мо­мент бомбометания.

"Уоллай-II"Мк 5 мод. 4

Дальнейшие работы над УАБ типа "Уоллай-Г привели к созданию УАБ II поколения "Уоллай-И" Мк 5 мод. 4 (рисунок 10.38). Бомба "Уоллай-И" также явля­ется планирующей УАБ. Она оснащена более мощной фугасной БЧ и раз­витой схемой аэродинамических поверхностей, обеспечивающей макси­мальную дальность полета до 40 км при сбросе на дозвуковой скорости с высоты около 9000 м. УАБ "Уоллай-И" предназначена для поражения

Рисунок 10.38. Управляемая авиационная бомба "Уоллай-Н"

крупных прочных целей (мосты, аэродромные сооружения, надводные ко­рабли). База подвески на самолет-носитель составляет 356 мм.

"Уоллай-II"Мк 13 мод. 0

В 1974 г. на базе УАБ "Уоллай-П" была создана УАБ "Уоллай-М" Мк13 мод. 0. Она отличалась улучшенными аэродинамическими характеристика­ми, позволяющими планировать на дальность до 65 км (при сбросе с 9000 м на дозвуковой скорости) и наличием телевизионно-командной СН. Это дает возможность в зависимости от боевых и метеоусловий использовать режим ручного управления или самонаведения. При большом удалении от цели, когда она визуально не распознается, УАБ наводится по ориентиру вблизи цели, а при подлете к ней производится корректировка по командной линии радиолинии. Оператор, ориенитируясь по хорошо видимым объектам, мо­жет наводить УАБ на слабоконтрастные и замаскированные цели даже при наличии облачности между самолетом и УАБ. Большая дальность планиро­вания авиабомб "Уоллай-Н" дает возможность применять их без входа в зону объектовой ПВО, что считается достоинством УАБ этого типа. К недос­таткам авиабомб относят зависимость боевого применения от метеоусло­вий и времени суток и довольно высокую продолжительность процесса на­ведения.

С 1976г. проводились разработки универсальной тепловизионной ГСН, предназначенной для применения как в УАБ II поколения, так и в УР "Мейврик" класса "воздух-поверхность", которая позволяет использовать эти системы оружия по наземным целям в ночное время суток.

УАБ "Хобо"

К осуществлению программы "Хобо" (Hobos-Homing Bomb System) no разработке УАБ GBU-8 и GBU-9 соответственно на базе штатных фугасных БЧ Мк 84 и Мк 118 калибром 2000 и 3000 фунтов с ТВ СН ВВС США при­ступили в 1968 г., почти сразу после завершения работ по созданию УАБ "Уоллай-1.

УАБ типа "Хобо" предназначена для вывода из строя мостов, туннелей, промышленных сооружений и т.п.

ВВС США приступили к осуществлению программы по разработке УАБ с ТВ СН тогда, когда появилась необходимость иметь бомбу, обладающую более мощным зарядом по сравнению с управляемой бомбой "Уоллай-1 калибром 1000 фунтов. Бомба "Хобо" была разработана и изготовлена оп-делением "Колумбус" фирмы "Норт Америкен Рокуэлл" в штате Огайо (рисунок 10.39).

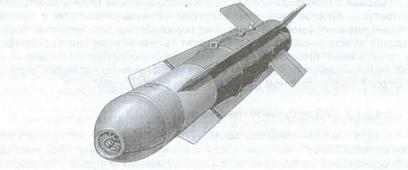

Рисунок 10.39 Управляемая авиационная бомба "Хобо" с ТВ СН

Способ наведения УАБ "Хобо" на цель такой же, как и у бомбы "Уоллай-1". Бомбы серии "Хобо" обладают всеми достоинствами и недостатками УАБ "Уоллай-1", но имеют меньшую стоимость.

В бомбе был реализован модульный принцип конструирования. Конструктивно-компоновочная схема УАБ "Хобо" представлена на рисунке10.40. В носовом отсеке бомбы расположена ГСН, а в хвостовом отсеке бомбы, представляющем собой отсек управления, снаружи установлены 4 кресто­образных крыла, на задних кромках которых установлены аэродинамиче­ские рули, служащие для изменения направления полета бомбы. В этом отсеке размещены также батареи и элементы системы управления.

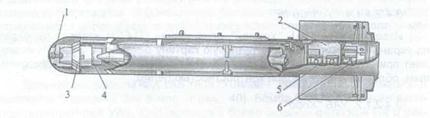

Рисунок 10.40 Конструктивная схема и устройство УАБ "Хобо":

1 - оптическая система и видикон; 2 - автопилот;

3 - гироплатформа координатора цели;

4 - электронный блок головки самонаведения;

5 - отсек управления;

6 - приводы рулей;

Система наведения "Хобо" состоит из телевизионной ГСН и отсека управления, конструкция которых обеспечивает простоту их монтажа на бомбе общего назначения Мк 84 калибром 2000 фунтов (GBU-8) и бомбе М118Е1 калибром 3000 фунтов (GBU-9). При этом установка комплекта наведения не изменяет центровку обычной бомбы и сохраняет обычный алгоритм бомбометания. Полностью собранная бомба "Хобо" перед приме­нением проверяется на функционирование.

Головка самонаведения состоит из координатора цели и электронной аппаратуры. Координатор цели включает оптическую систему и чувстви­тельный элемент, смонтированный на гиростабилизированной платформе. В состав электронной аппаратуры входят телевизионная камера, платфор­ма, электронный блок слежения за целью и блоки питания. Сигналы из от­сека самонаведения передаются в отсек управления по проводам, скрытым в гаргроте, расположенном на поверхности бомбы "Хобо".
