Разовые бомбовые кассеты

Таблица 11.3

Таблица 11.2

Кассетная система оружия SR SOM.

Это многоцелевая кассетная система оружия малой дальности, запускаемая с самолета-носителя вне зоны действия активных средств объектовой ПВО. Кассета имеет модульную конструкцию и многоцелевую кассетную боевую часть. Дальность полета кассеты 20…25 км. Предусматривается два варианта кассет: массой 660…720 кГ и массой 1150…1400 кГ, длиной 4Ю2 м. Оба варианта имеют унифицированный модуль бортового радиоэлектронного оборудования, хвостовое оперение, раскрывающееся после отделения от носителя, крылья с размахом 2,3 м. Модули боевой нагрузки для обоих вариантов различаются числом и номенклатурой суббоеприпасов (таблица 11.2).

Суббоеприпас	Число боеприпасов для варианта кассеты SR SOM
«Штабо» MUSA MIFF	-

Система наведения кассеты разрабатывается в трех вариантах: автопилот и гироскоп крена, инерциальная система наведения, инерциальная система наведения с коррекцией на конечном участке. Допустимые значения круговой вероятной ошибки кассеты для разных боеприпасов и типов наземных целей приведены в таблице 11.3

Суббоеприпас	Тип цели	КВО, м
«Штабо» MUSA MIFF	ВПП Самолеты Бронетанковая техника	5…10 30…50 30…50

Рисунок 11.4. Выброс бетонобойных боевых элементов из контейнера SR SOM

Суббоеприпасы располагаются параллельно оси кассеты и выбрасываются в стороны с заданной скоростью. Величина рассеивания и размер зоны накрытия регулируются интервалом выброса боеприпасов. Для поражения танков в кассете предусматривается применение самонаводящихся суббоеприпасов S-SFM (Stetred Sensor Fused Munition) и самоприцеливающихся боеприпасов SFM (Sensor Fused Munition). Использование суббоеприпасов типа S-SFM для кассеты SR SOM наиболее эффективно при поражении боевой техники вторых эшелонов войск противника. Площадь накрытия танковой роты (13 танков) в районе сосредоточения одной кассетой с 20 суббоеприпасами намного превышает размер цели. Если принять КВО кассеты равным 0, то каждая из целей находится внутри зоны поражения, по крайней мере, 12 суббоеприпасов. Если КВО равно 600 м и менее, все танки будут находиться в пределах зоны поражения кассеты SR SOM и только при КВО больше 600 м эффективность системы резко падает. Сообщается, что самолет типа «Альфа Джет» за один вылет может вывести из строя две роты, поразив 8…9 танков.

. Рассмотрим одно из перспективных направлений развития разовых бомбовых кассет на примере РБК «Авиаспас», разработанной чилийской фирмой Ферримар. РБК создана на базе американской авиабомбы «Рокай Мк20». Она имеет массу 227 кГ и снаряжается 248 суббоеприпасами длина составляет 1500мм, диаметр 422 мм.

Внутри корпуса РБК вложена жесткая защитная полиуретановая прослойка, Предохраняющая суббоеприпасы от кинетического нагрева. Для увеличения срока хранения и предотвращения коррозии суббоеприпасов корпус выполнен в виде герметичного отсека и заполнен инертным газом. Снаряженная таким образом РБК имеет практически неограниченный срок хранения. Ограничения на срок хранения появляются только при снаряжении суббоеприпасами со взрывателями ударного действия. В этом случае каждые пять лет должна производиться замена источников питания суббоеприпасов, при этом корпус РБК вскрывается. Фирма изучает возможность разработки и поставок заказчикам специального оборудования для повторного заполнения корпуса РБК инертным газом после замены источника питания в полевых условиях.

Верхняя часть корпуса РБК накрыта стальным кожухом, на котором имеются ушки для подвески на держатель. Ушки изготовлены из высокопрочной кованной стали и установлены на базе 356 мм.

РБК имеет пиротехническую систему вскрытия корпуса и выброса суббоеприпасов. Трубки с детонационными шнурами установленными на боковой поверхности корпуса и выполняют роль лонжеронов. Система вскрытия и выброса суббоеприпасов соединена со взрывателем, установленном в носовой части корпуса.

Хвостовая часть РБК аналогична хвостовой части РБК «Рокай Мк20». Небольшие изменения конструкции донной части сделаны для увеличения донного давления и уменьшения турбулентности в донном следе. На хвостовой части установлены стабилизаторы, раскрывающиеся после отделения от носителя. Стабилизаторы расположены с некоторым наклоном к продольной оси бомбы, в следствии чего после отделения она раскручивается вокруг продольной оси, значительно увеличивая этим зону накрытия суббоеприпасами.

В носовой части установлен управляемый электронный взрыватель, расположенный в полиуретановом пенале, обеспечивающий его тепловую защиту. Взрыватель состоит из ветрянки, генератора и блока электроники. Предохранительная чека, связанная с механизмом «взрыв-невзрыв» держателя, выдергивается из взрывателя в момент отделения от РБК и освобождает ветрянку, которая приводится во вращение набегающим воздушным потоком. Ветрянка раскручивает генератор, который с выходом на соответствующий режим запускает временной механизм. По истечении установленного времени взрыватель срабатывает и приводит в действие пиротехническую систему вскрытия кассеты и выброса суббоеприпасов. Время задержки срабатывания может быть установлено на земле перед вылетом самолета. Возможно также управление взрывателем из кабины летчика во время полета в зависимости от режима полета, типа и размера цели и способа атаки. Возможна установка любого времени замедления от 1,2 с до 19,99 с. Минимальное время срабатывания устанавливается в целях обеспечения безопасности самолета-носителя при полете на малых высотах. Максимальная задержка 19,99 с устанавливается при сбросе РБК с высот около 10000 м.

В настоящее время фирма ведет работу над созданием комплекса датчиков для измерения высоты, скорости, крена и тангажа самолета в момент сброса РБК. Через устройство сопряжения они соединены с БЦИМ носителя и позволяют автоматически осуществлять оптимальный выбор времени задержки в зависимости от режима полета и способа атаки. Устройство сопряжения будет выполнено в виде отдельного блока, установленного в головной части бомбы.

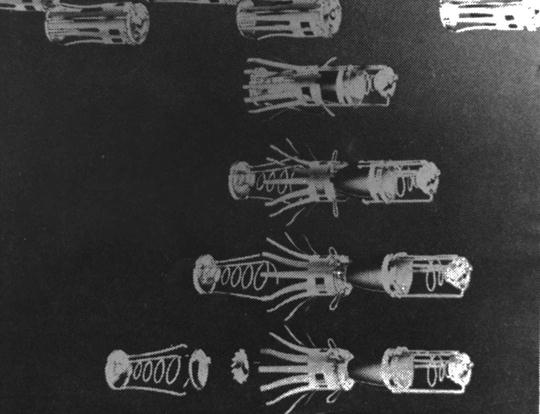

Рисунок 11.5 Кумулятивные боевые элементs РБК BL-755

Для РБК разработаны суббоеприпасы кумулятивного действия, содержащие 185 г ВВ, кумулятивная выемка облицована медью. Бронепробиваемость составляет 200 мм по нормали (рисунок 11.5).
